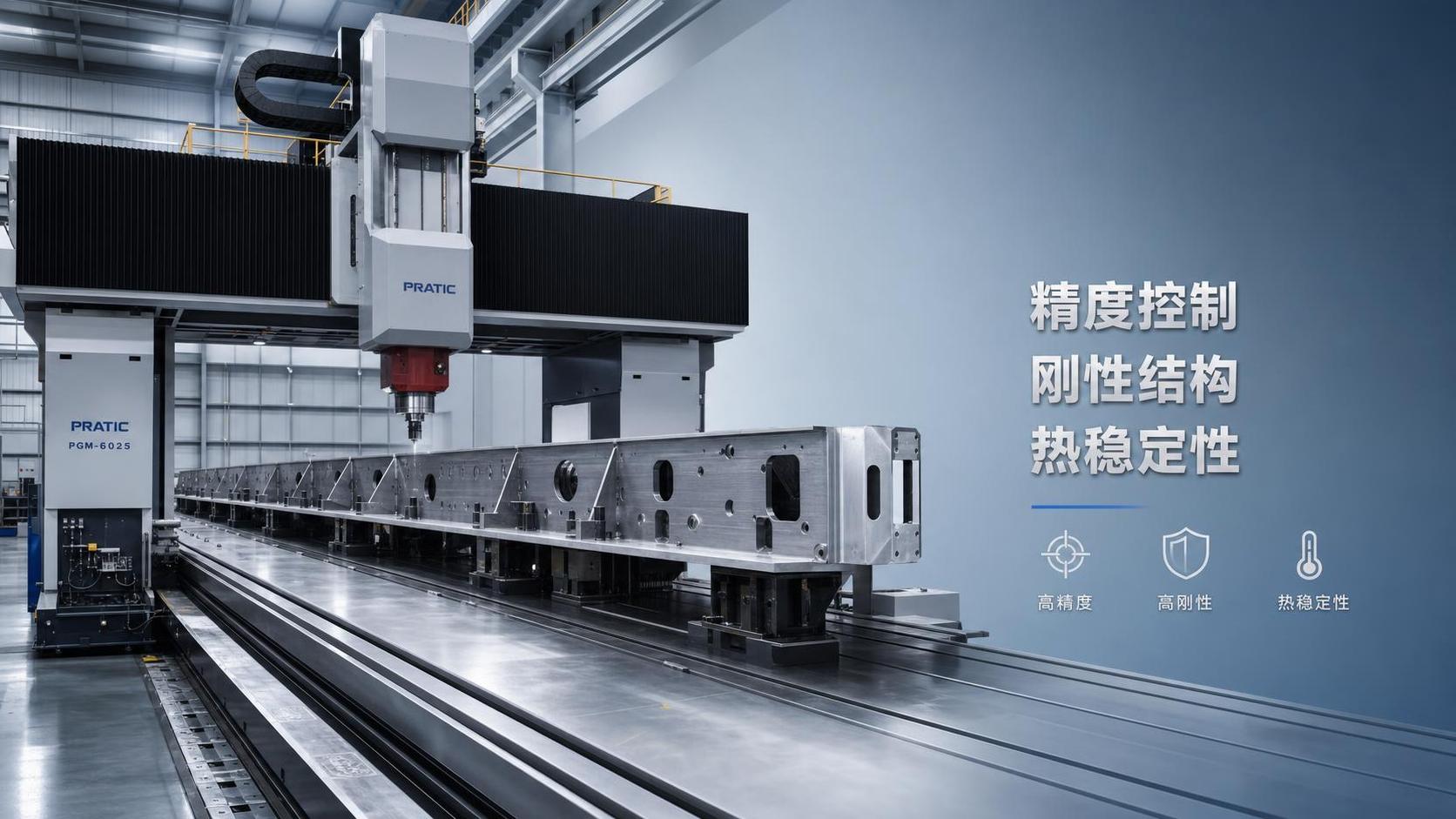

Cómo elegir un centro de mecanizado de pórtico para lograr precisión en piezas grandes
Comience por el objetivo de precisión, no por el folleto de la máquina
Cuando evalúa un centro de mecanizado de pórtico para piezas grandes, la verdadera cuestión no es si la máquina parece lo suficientemente robusta o si cuenta con una larga lista de funciones. La cuestión es si puede mantener la precisión que realmente necesita su pieza después de horas de corte, reposicionamiento y cambios de temperatura. Ahí es donde muchas selecciones salen mal. Una máquina puede parecer sólida sobre el papel y, aun así, volverse difícil de controlar cuando la pieza de trabajo aumenta de tamaño, el ciclo se prolonga o la acumulación de tolerancias comienza a afectar al ensamblaje.
Para los evaluadores técnicos, el enfoque más útil consiste en tomar la decisión en el mismo orden en que aparecen los riesgos en el taller: primero los requisitos de la pieza, después la estructura, luego la precisión del movimiento, el comportamiento del control y, finalmente, la adecuación a la aplicación. Si invierte este orden, normalmente terminará comparando datos de catálogo en lugar de evaluar la estabilidad del mecanizado.
Compruebe primero la pieza y después la máquina
Comience por las dimensiones reales del trabajo. El tamaño total de la pieza es importante, pero la luz sin soporte, el espesor de las paredes, la disposición de los puntos de referencia y la deformación por sujeción son aún más relevantes. Un bastidor soldado de gran tamaño se comporta de forma muy diferente a una base fundida o a una placa de acero gruesa. Si la pieza se mueve durante la liberación de la sujeción o por el aporte de calor, se culpará al centro de mecanizado de pórtico de un error que en realidad comenzó en la pieza de trabajo.
- Defina las tolerancias más exigentes según cada elemento, no según el título general del plano.
- Separe los requisitos de precisión de posicionamiento, planitud, perpendicularidad y acabado superficial.
- Determine qué dimensiones deben terminarse en una sola sujeción y cuáles pueden admitir un error de transferencia.
- Revise el volumen de arranque de material. El desbaste pesado y el acabado fino no someten a la máquina al mismo tipo de esfuerzo.
Este último punto se suele subestimar. Si una máquina debe realizar un desbaste agresivo y terminar caras críticas en el mismo ciclo, la rigidez y el control térmico pasan a ocupar un lugar mucho más alto en la lista de prioridades.
Analice detenidamente la rigidez estructural en los puntos donde realmente se originan los errores
En el mecanizado de piezas grandes, la pérdida de precisión suele deberse antes a la deflexión, la vibración o la deriva térmica que a la resolución nominal de los ejes. Por eso, no se limite a comprobar el recorrido de los ejes y la potencia del husillo. Pregunte cómo soportan la carga el travesaño, las columnas, el carnero, el carro y la mesa en condiciones reales de corte.
Un error común consiste en elegir una máquina con un área de trabajo suficiente, pero con una condición de extensión débil del carnero. Cuanto más se aleja el punto de la herramienta de la estructura de soporte, mayor es el efecto de palanca que generan las pequeñas pérdidas de rigidez. Si sus piezas requieren acceder a cavidades profundas o utilizar una gran proyección de herramienta, evalúe la máquina exactamente en esa condición, no en una demostración con una herramienta corta.
Preguntas útiles durante la evaluación:
- ¿Cuál es la configuración de la máquina durante el corte más exigente?
- ¿Qué extensión del carnero se espera en ese momento?
- ¿Se colocará la pieza cerca del centro de la mesa o próxima al límite del recorrido?
- ¿Siguen siendo realistas las tolerancias objetivo después de añadir la longitud de la herramienta, la altura del dispositivo de sujeción y la geometría de la pieza?
La estabilidad térmica merece una consideración propia
En el mecanizado con bancadas largas y estructuras de gran tamaño, el comportamiento térmico puede anular silenciosamente la precisión geométrica de una máquina. El calor del husillo, las variaciones ambientales, los cambios de temperatura del refrigerante e incluso un calentamiento matutino irregular pueden desplazar una estructura grande lo suficiente como para afectar a las dimensiones de ajuste. Si sus elementos críticos están distribuidos a lo largo de una gran distancia, este no es un detalle menor.
No necesita afirmaciones imprecisas sobre la estabilidad. Necesita saber cómo gestiona el fabricante el calor en el husillo, el sistema de avance y la estructura, y si el control de la máquina admite estrategias de compensación adecuadas para su proceso. Revise también dónde se instalará la máquina. Un centro de mecanizado de pórtico instalado en un entorno estrictamente controlado es una propuesta diferente de la misma máquina trabajando cerca de puertas abiertas, con un intenso tránsito de grúas o expuesta a un calor estival variable.
No confunda las especificaciones de posicionamiento con la precisión del proceso
A los compradores técnicos se les suelen presentar al principio de la conversación los valores de posicionamiento y repetibilidad. Esos datos son importantes, pero no constituyen toda la historia. La precisión en piezas grandes depende del comportamiento combinado de los ejes, el husillo, el portaherramientas, los dispositivos de sujeción, el palpado, la compensación y la propia pieza.
Adapte el comportamiento del husillo y del avance a la combinación real de trabajos
Una máquina elegida para placas grandes de aluminio no se evaluará de la misma manera que otra destinada a cortar estructuras soldadas de acero o bases pesadas para moldes. El rango de velocidad del husillo, el comportamiento del par, la suavidad del avance a baja velocidad y la aceleración con carga deben ajustarse al proceso. Aquí es donde la adecuación a la aplicación adquiere mayor importancia que las expresiones generales como “alto rendimiento”.
En algunas líneas de producción, el centro de mecanizado de pórtico no trabaja de forma independiente. Las operaciones auxiliares, como el taladrado o la preparación secundaria de agujeros, pueden seguir realizándose en equipos específicos. En ese contexto, una máquina como Máquina taladradora radial Z3050 puede ser adecuada para tareas de taladrado independientes cuando su capacidad máxima de taladrado de 50 mm, su rango de velocidad del husillo de 32-2500 rpm y su alcance entre el husillo y la columna de 350-1600 mm se ajustan al flujo de trabajo. El objetivo no es comparar máquinas diferentes, sino evitar sobrecargar la plataforma de pórtico con trabajos que pueden realizarse mejor en otro equipo.
Evalúe pronto la sujeción y el uso de la mesa
La precisión de las piezas grandes se ve muy afectada por la forma en que se apoyan. Si el plan de sujeción aún no está definido durante la selección de la máquina, está ignorando una variable importante. Compruebe la distribución de la carga sobre la mesa, las zonas de sujeción, la evacuación de virutas alrededor de los apoyos y la facilidad con la que el operador puede indicar los puntos de referencia y acceder a las abrazaderas. Una máquina que parece ideal en un plano de distribución limpio puede resultar incómoda cuando se incorporan los dispositivos de sujeción reales y el acceso de la grúa.
Preste atención a otra trampa común: comprar un recorrido adicional que la planta no puede utilizar de forma eficiente. Un recorrido más largo no es automáticamente mejor si dificulta la preparación de la sujeción, aumenta la exposición térmica y, de todos modos, la pieza pasa la mayor parte del tiempo en una zona más pequeña.
Revise el control en función del trabajo real del operador
El control debe facilitar el trabajo, no limitarse a controlar la máquina. Para piezas grandes de precisión, esto suele implicar rutinas prácticas de palpado, una gestión clara de coordenadas, recuperación después de interrupciones y una ejecución estable de programas largos. Si el proceso incluye varias familias de piezas, la gestión de preparaciones y la disciplina en el uso de correctores pasan a formar parte del control de la precisión, no son solo funciones de conveniencia.
Pregunte cómo espera el proveedor que los usuarios verifiquen el estado de la máquina con el paso del tiempo. No mediante argumentos comerciales, sino con una rutina definida de mantenimiento e inspección vinculada a la geometría, el comportamiento del juego, la lubricación y el estado del husillo. Si falta esa disciplina, la precisión a largo plazo se desviará por mucho que la máquina pareciera funcionar bien durante la aceptación.
Qué suele distinguir una buena selección de un error costoso
Las mejores selecciones suelen realizarse centrando la decisión en tres aspectos: la condición más desfavorable de la pieza, el ciclo continuo más largo y la cadena de tolerancias más exigente. Una vez definidos estos factores, puede juzgar si el centro de mecanizado de pórtico cuenta con suficiente margen estructural, control térmico y soporte del proceso para mantener la precisión de forma constante, no solo ocasionalmente.
La secuencia práctica de decisión es sencilla. Fije los requisitos críticos de la pieza. Revise la rigidez de la máquina en la posición de corte real. Compruebe la gestión térmica en relación con el entorno de su taller. Confirme cómo se mantendrá la precisión en toda la zona de trabajo, no solo cerca de una posición preferida. Después, revise cómo encajan la sujeción, el palpado y las máquinas auxiliares en el proceso general. Este orden suele revelar pronto las incompatibilidades, antes de que una hoja de especificaciones se convierta en un compromiso costoso.
