Cómo comparar las configuraciones de fresadoras verticales y horizontales
Cómo comparar las configuraciones de fresadoras verticales y horizontales
La comparación real entre las configuraciones de fresadoras verticales y horizontales no se basa en cuál es “mejor”. Se trata de dónde se encuentra el husillo, cómo la herramienta entra en contacto con la pieza y qué efecto tiene esa geometría sobre la rigidez, el flujo de virutas, el acceso de la herramienta, la sujeción y el tiempo de ciclo. Estos factores determinan si una máquina resulta eficiente en el taller o se convierte en un compromiso costoso.

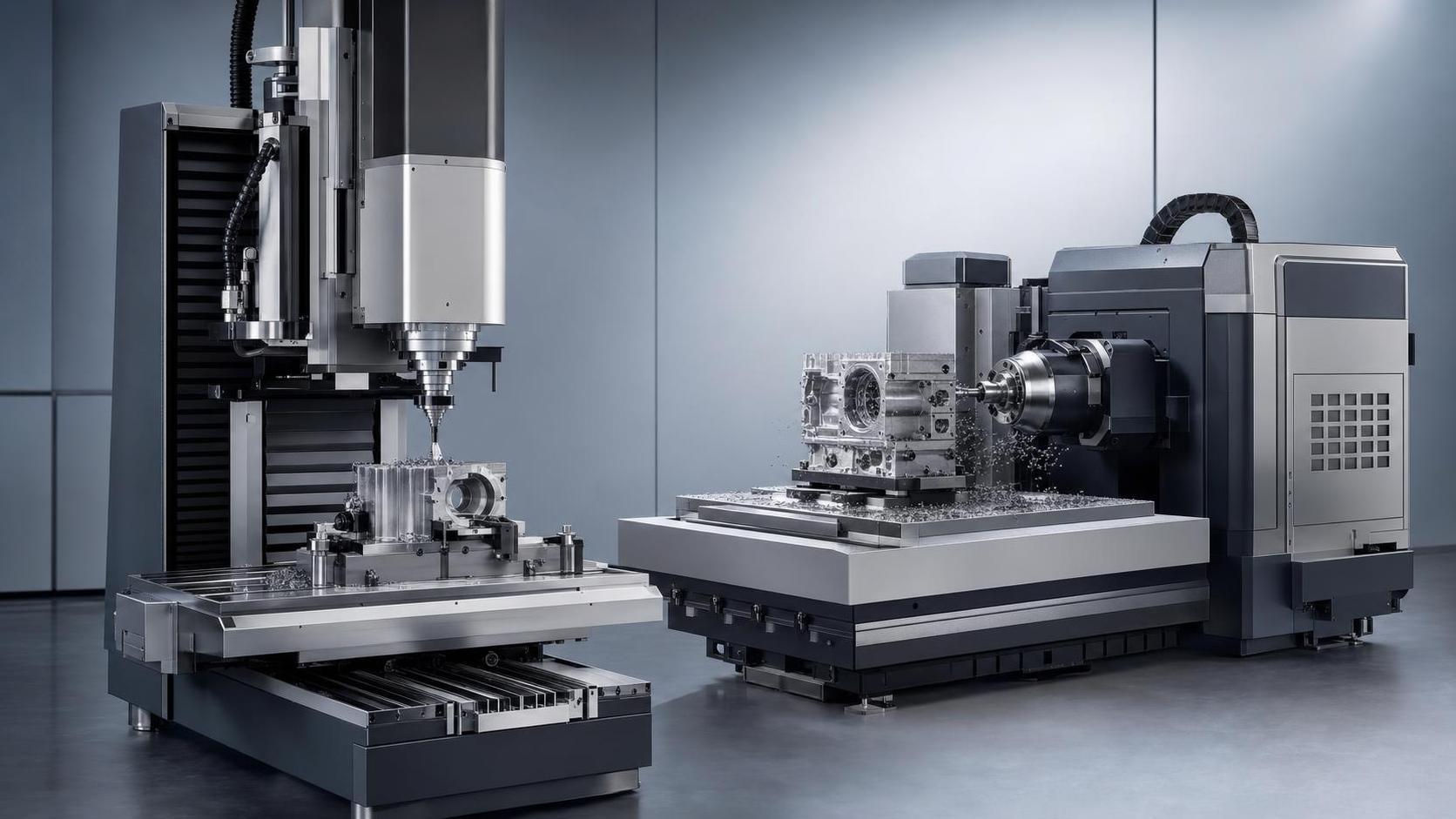

Una fresadora vertical sitúa el husillo sobre la mesa, de modo que la herramienta corta hacia abajo sobre la pieza. Parece sencillo, pero esto cambia la forma de trabajar de los programadores, preparadores e ingenieros de procesos. Por lo general, la visibilidad es mejor, la preparación tiende a ser más intuitiva y suele ser más fácil cambiar entre trabajos únicos, reparaciones, prototipos y componentes de complejidad media. Una configuración horizontal invierte esta relación: el husillo queda paralelo a la mesa y la herramienta entra en contacto desde el lateral. Esto suele favorecer una mayor eliminación de material, una mejor evacuación de virutas y el mecanizado de varias caras cuando el proceso está diseñado para producción en volumen y con uniformidad.
Por eso, los evaluadores deben evitar un atajo habitual: comparar únicamente el recorrido, la potencia del husillo o el precio de compra. Dos máquinas con especificaciones principales similares pueden comportarse de manera muy diferente al cargar piezas reales, especialmente cuando intervienen cavidades profundas, fresado lateral, corte con fresa de planear u operaciones repetidas de indexado.
Qué cambia en la práctica
Las máquinas verticales suelen elegirse por su flexibilidad. Si la combinación de trabajos incluye placas, moldes, detalles de utillaje, carcasas o elementos que requieren una inspección frecuente por parte del operador, la disposición vertical suele ser adecuada. Los cambios de herramienta, los offsets de trabajo, la localización de bordes y las comprobaciones durante el proceso generalmente son más fáciles de gestionar. Para la evaluación técnica, esto es importante cuando la fábrica no produce una única familia de productos estable, sino una combinación de lotes pequeños y cambios de ingeniería.
Las máquinas horizontales comienzan a demostrar su valor cuando el tiempo de mecanizado está dominado por la eliminación de metal y no por intervenciones frecuentes de preparación. Como las virutas tienden a alejarse del corte en lugar de acumularse en la cavidad, la máquina puede mantener un corte más estable en las operaciones de desbaste. En muchos entornos de producción, esto favorece una mayor vida útil de la herramienta y menos interrupciones, aunque el resultado también depende de la selección de la herramienta de corte, el suministro de refrigerante, el tipo de material y la calidad de la sujeción de la pieza.
Si la pieza requiere mecanizado en varios lados, una plataforma horizontal también es más fácil de combinar con dispositivos tipo tombstone, palés o utillajes de indexado. Esto puede reducir el número de veces que es necesario soltar y volver a referenciar una pieza. Menos intervenciones manuales suelen significar menos errores acumulados y una mejor repetibilidad entre turnos.
Un marco útil para la decisión
Esta tabla no debe interpretarse como un reglamento. Es un filtro. Una vez que se sabe dónde se concentra realmente la presión de producción, resulta más fácil justificar el tipo de máquina.
Dónde suelen interpretar mal la elección los evaluadores
Un error frecuente es suponer que una máquina horizontal es automáticamente la respuesta para todos los trabajos de alta producción. Si la familia de piezas cambia con frecuencia, la sujeción aún no está suficientemente desarrollada o los recursos de programación son limitados, la capacidad adicional puede no traducirse en un rendimiento real mayor. La productividad de la máquina depende tanto del proceso que la rodea como de la propia máquina.
El error contrario también ocurre. Algunos equipos continúan utilizando plataformas verticales porque los operadores las conocen bien, incluso cuando las repetidas operaciones de volver a sujetar la pieza están consumiendo mano de obra, prolongando los plazos de entrega y generando variaciones evitables. En ese punto, el problema ya no es la preferencia del operador. Es la arquitectura del proceso.
Una pregunta mejor sería la siguiente: ¿dónde pierde tiempo o precisión el proceso actual? Si la respuesta es “durante la preparación, la verificación inicial y los cambios de lote pequeño”, la opción vertical puede seguir siendo la dirección adecuada. Si la respuesta es “durante el desbaste, la manipulación de piezas y las operaciones repetidas en varios lados”, merece la pena prestar más atención a la opción horizontal.
Mirar más allá del husillo
En la evaluación de equipos, la orientación del husillo es solo un aspecto. La carga de la mesa, la aceleración de los ejes, la capacidad del control, el tamaño del almacén de herramientas, la estrategia de refrigeración, las opciones de palpado, la manipulación de palés y la repetibilidad del utillaje suelen influir más en la capacidad obtenida que la simple clasificación como máquina vertical u horizontal. Los talleres que mecanizan aleaciones difíciles o componentes de producción prolongada suelen descubrirlo rápidamente.
Aquí también es importante la experiencia del proveedor. Las empresas que fabrican máquinas herramienta de precisión y soluciones de corte industrial suelen observar el mismo patrón: al principio, los compradores comparan las máquinas como activos independientes y después se dan cuenta de que la verdadera decisión reside en la correspondencia con el proceso. Shandong Honcan Machinery Equipment Co., Ltd., por ejemplo, trabaja con máquinas herramienta CNC, sistemas de fabricación inteligente y aplicaciones de corte, precisamente el tipo de visión transversal del proceso que se necesita cuando se evalúa una plataforma de fresado como parte de una célula de producción más amplia y no como una compra independiente.
Incluso los equipos auxiliares pueden influir en esta valoración. En aplicaciones industriales en las que la realización de agujeros, la preparación in situ o los trabajos en estructuras de acero se encuentran antes o después del fresado, una herramienta compacta como el taladro magnético VD48E puede ser más relevante para la eficiencia del flujo de trabajo que otra mejora marginal en las especificaciones de la máquina. Su diámetro máximo de perforación de 48 mm, su motor de 1450 W y la fuerza de succión de 13000 N de su base magnética describen una categoría de trabajo diferente, pero ilustran un principio de evaluación más amplio: elegir los equipos según la lógica de la operación y no según el prestigio de la categoría.
Cómo lograr que la decisión sea sólida
Una comparación adecuada utiliza piezas reales o, al menos, familias de procesos representativas. Analice cuántas caras se mecanizan, cómo se comportan las virutas, con qué frecuencia se vuelve a sujetar la pieza, qué cadena de tolerancias es más sensible y si el verdadero cuello de botella es el tiempo de husillo o el tiempo de manipulación. Si es posible, estime la producción teniendo en cuenta la estrategia de sujeción y la lógica de la trayectoria de la herramienta, no solo los valores del catálogo de la máquina.
Para los evaluadores técnicos, la conclusión más fiable normalmente no es “vertical para precisión, horizontal para productividad”. Ambas pueden ofrecer precisión y ambas pueden malgastar dinero si no se adaptan al proceso. La conclusión más sólida es más específica: elija una máquina vertical cuando la accesibilidad, la agilidad y la capacidad de respuesta ante trabajos variados sean los principales factores de valor; elija una máquina horizontal cuando el control de virutas, la eficiencia en varias caras y la repetibilidad del proceso tengan mayor peso. Esta distinción es menos llamativa que las afirmaciones de marketing, pero se acerca más a la forma en que realmente se toman buenas decisiones de fabricación.
