CMC650U
10001
Descubra la fresadora CNC de 5 ejes CMC650U con recorrido del eje X de 650mm, husillo de 12000rpm y capacidad para 24 herramientas. Ideal para mecanizado de precisión con una precisión de ±5 segundos de arco.
WhatsApp ：+86 13245454513
Correo electrónico ：

- PARÁMETROS DEL PRODUCTO -

EspecificacionesUnidadCMC650uObservación
Rango de recorrido
Recorrido del eje X
mm650
Recorrido del eje Y
mm520
Recorrido del eje Z
mm475
Nariz del husillo a la superficie de la mesa
mm150-625
Mesa
Tamaño de la mesa
mm0650X540
Ranura en T(width×distance×quantity)

5-14-100
Carga máxima de la mesa
kg300

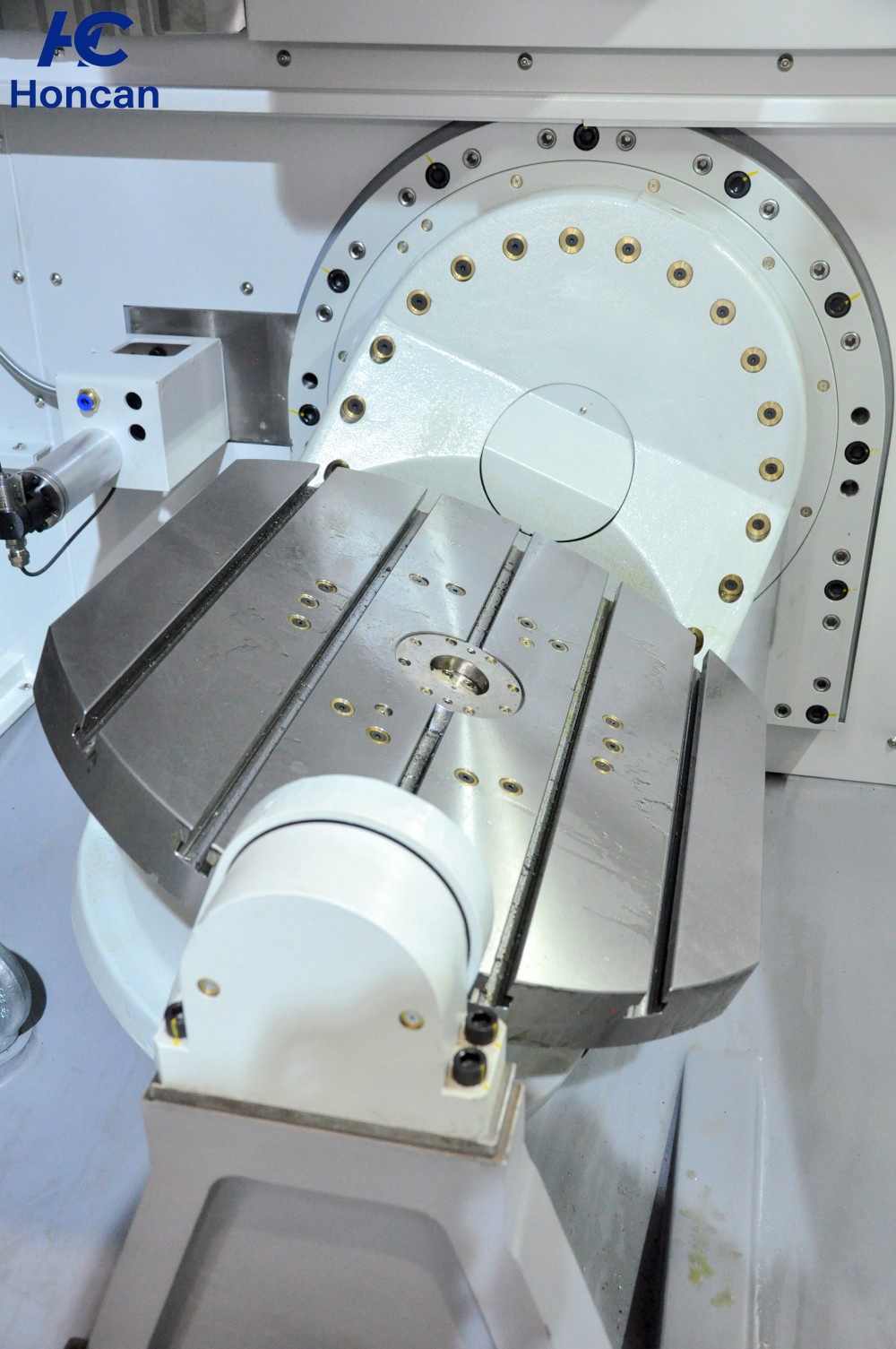

Ángulo de inclinación de la mesa
°±120

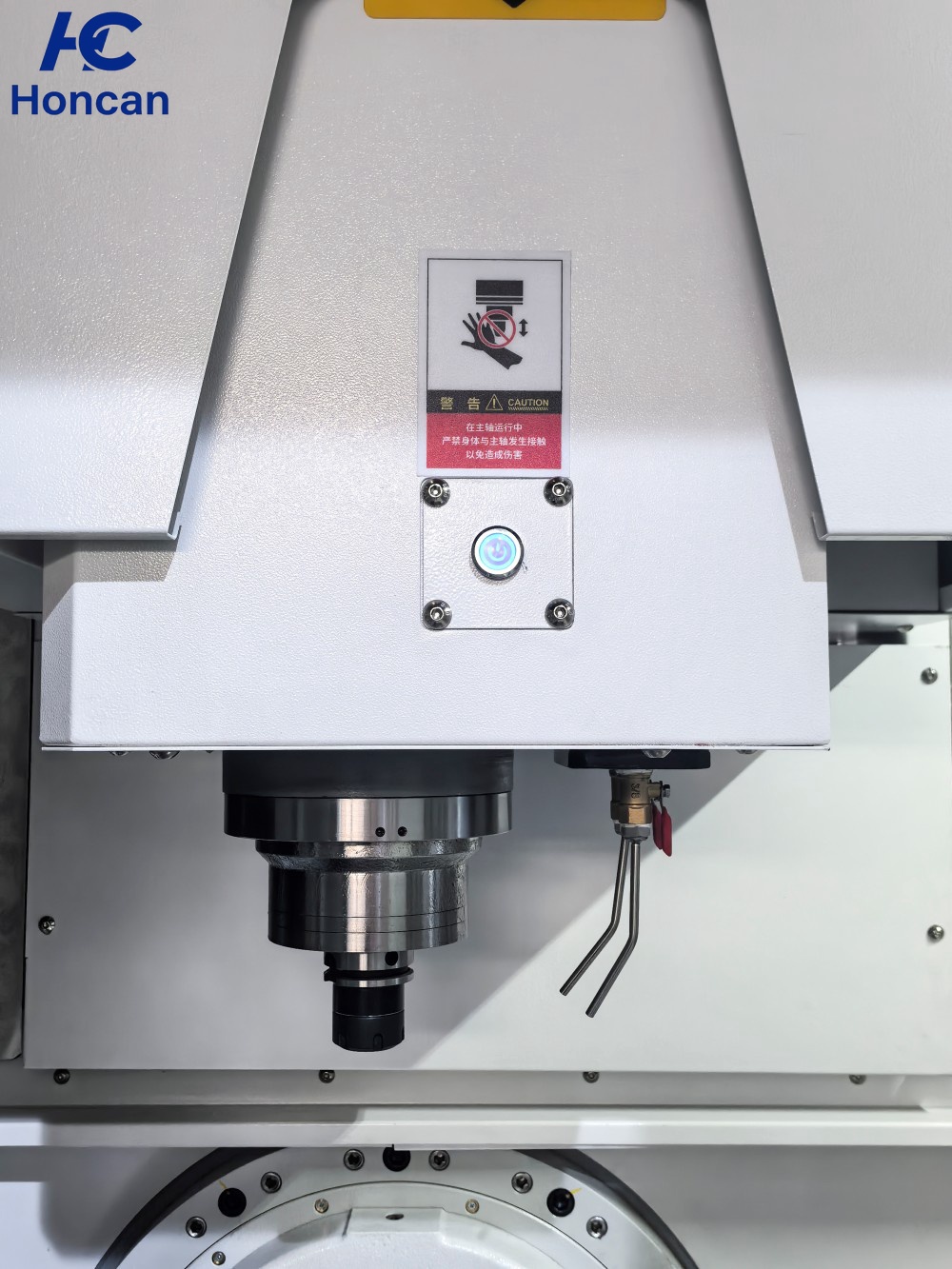

HusilloCELLS
Velocidad del husillo
rpm40-12000
Potencia del motor del husillo
Kw7.5
Cono del husillo

BBT 40
Par de entrada del husillo(Max)
Nm90

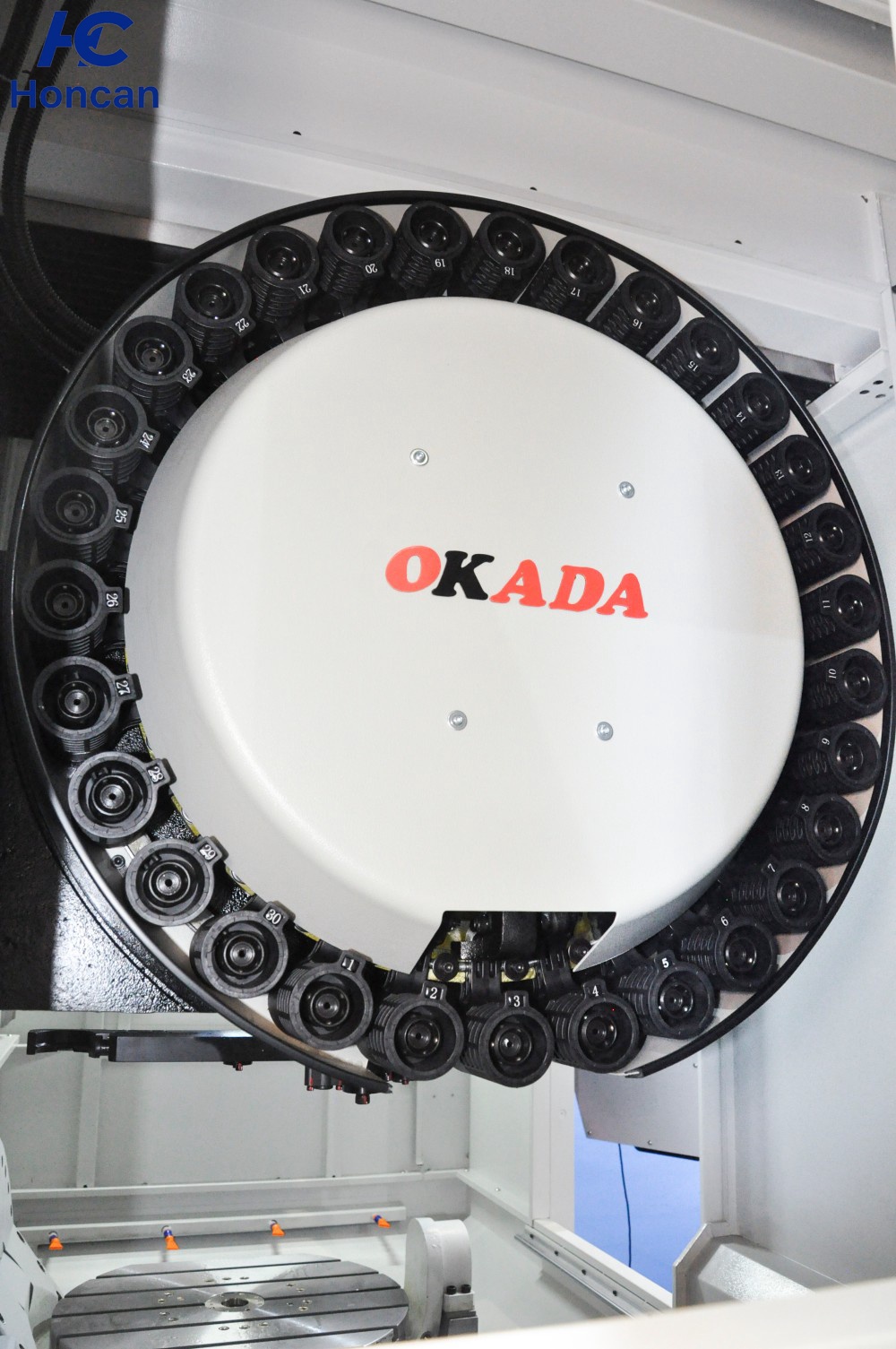

Cargador de herramientas
ATCCapacidad del cargador de herramientas
24TEYON

Diámetro máximo de herramienta(Full/Empty)mm80/150

Longitud máxima de la herramientamm300

Peso máximo de la herramientakg8

Intercambios1.75/5


Sistema de avance
Avance rápidoEje X,Y,Zm/min42

Eje B/Cr/min60/100
Velocidad de avance de cortemm/min1-10000
Precisión
Precisión de posicionamientoEje X,Y,Zmm0.008

Eje BSegundo angular±5

Eje CSegundo angular±5
Precisión de posicionamiento repetidoEje X,Y,Zmm0.005

Eje BSegundo angular4

Eje CSegundo angular4

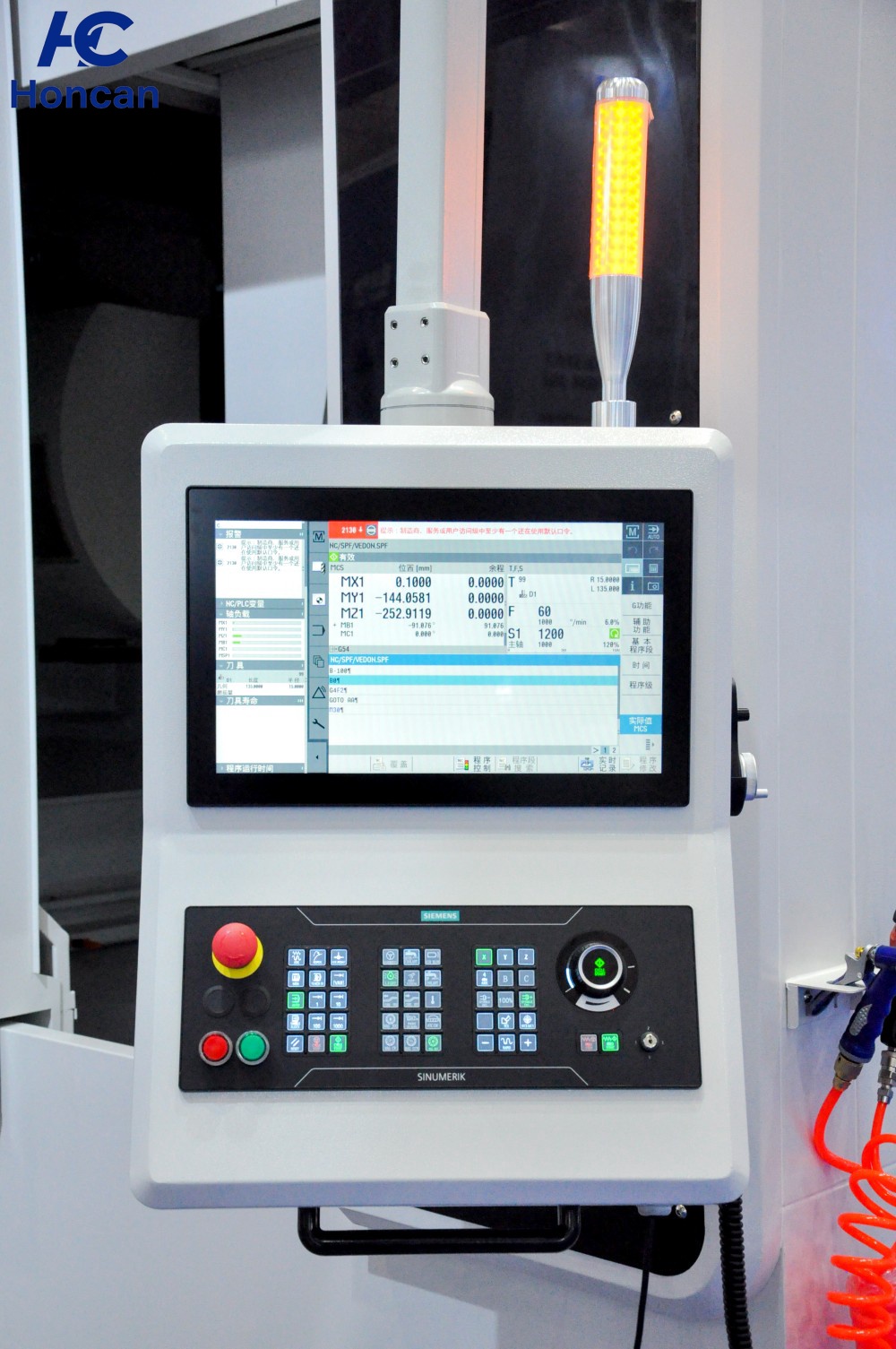

Controlador
Modelo
SIEMENS ONE
Ejes controladosEjes5
Vinculación de ejesEjes3 ejes lineales, 2 ejes rotativos
Funciones auxiliares
Requisito de potencia

3 -380V±10%,50Hz
Requisito de aireMpa0.5-0.7Mpa
Dimensiones de la máquina
Longitudmm3970
Anchomm3250
Alturamm2870
Pesokg9500
