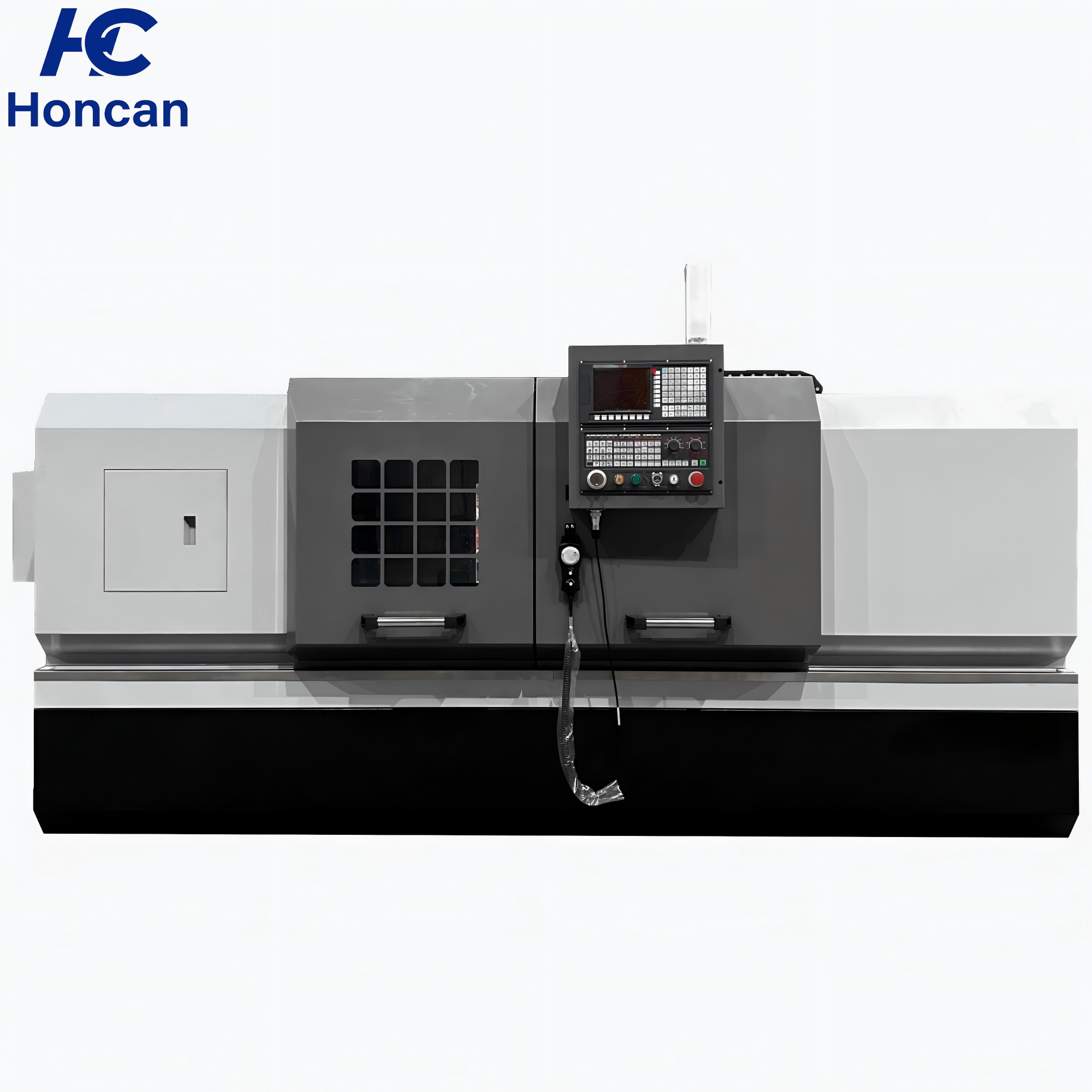

CK6150

CK6150
10001

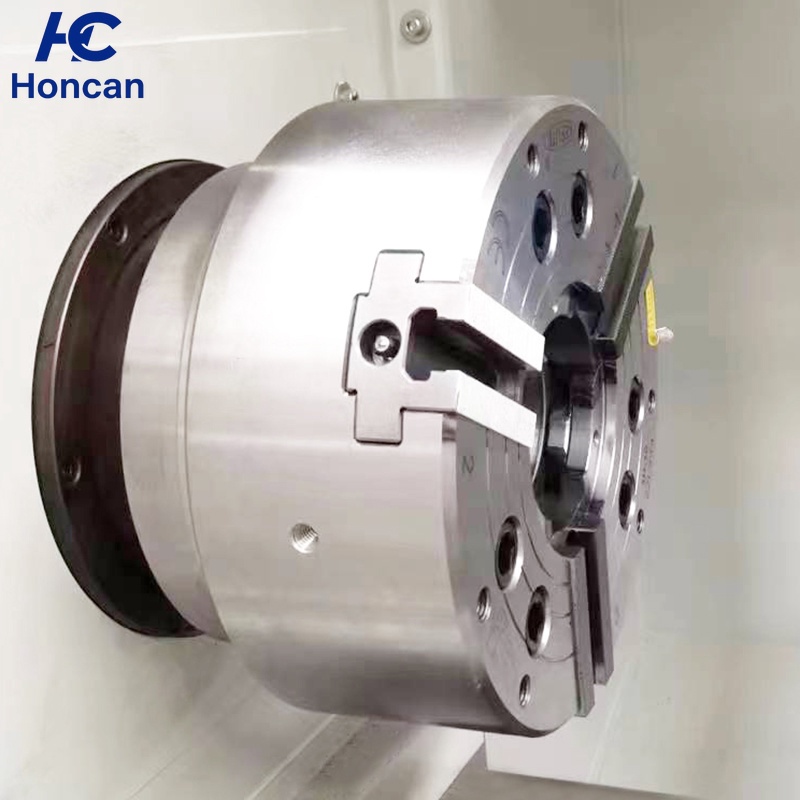

Con el control digital en su núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a las vibraciones, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada mediante envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.


CategoríaModeloUnidadCK6150CK6180CK61100
Capacidad de procesamientoDiámetro máximo de giro sobre bancadammΦ500Φ800Φ1000
Diámetro máximo de giro sobre carrommФ290Φ450Φ630
Diámetro máximo de cortemmΦ500Φ800Φ1000
Longitud máxima de mecanizadomm150028501350
RecorridoRecorrido máximo del eje X/Zmm300/1500450/3000480 / 1500
Unidad mínima de desplazamiento del eje X/Zmm0.0010.0010.001
HusilloDiámetro del orificio del husillommФ82Φ105Φ105
Número de etapas del husillo
Infinito/tres engranajes (conversión de frecuencia dentro de los engranajes)Continuo / 4 rangosContinuo / 4 rangos
Velocidad máxima del husillorpm150-2000/60-160030-84/53-150/120-350/300-83530-84 / 53-150 / 120-350 / 300-835
Extremo del husillo
A2-8/C8A2-8/C8/c11A2-8 / C8 / c11
Potencia del motor principal (conversión de frecuencia)kW7.51111
InversorkW7.51111
Eje X/ZN.m5/7.510/1510 / 15
Velocidad de desplazamiento rápido del eje X/Zm/min’6/84/64 / 6
Portaherramientas de avanceTipo de torreta portaherramientas
Portaherramientas eléctrico de 4 estacionesTorreta portaherramientas eléctrica de 4 estacionesTorreta portaherramientas eléctrica de 4 estaciones
Tamaño de la barra de herramientamm25*2532*3240*40
Precisión de posicionamiento repetitivo de la torreta portaherramientasmm≤0.004≤0.004≤0.004
Diámetro de la manga del contrapuntommΦ65Φ100Φ75
Recorrido de la manga del contrapuntomm130250200

Orificio cónico del centro del contrapunto
Mohs 5#Mohs 6#Mohs 6#
Peso neto de la máquina herramientakg180053005000
Dimensiones totales de la máquina herramienta (longitud *width × altura)mm2900*1300*16805200*1800*20003700*1800*2000
OtrosRequisito de potencia (potencia/corriente)kW/A15kW/20A20kW/30A20kW / 30A
