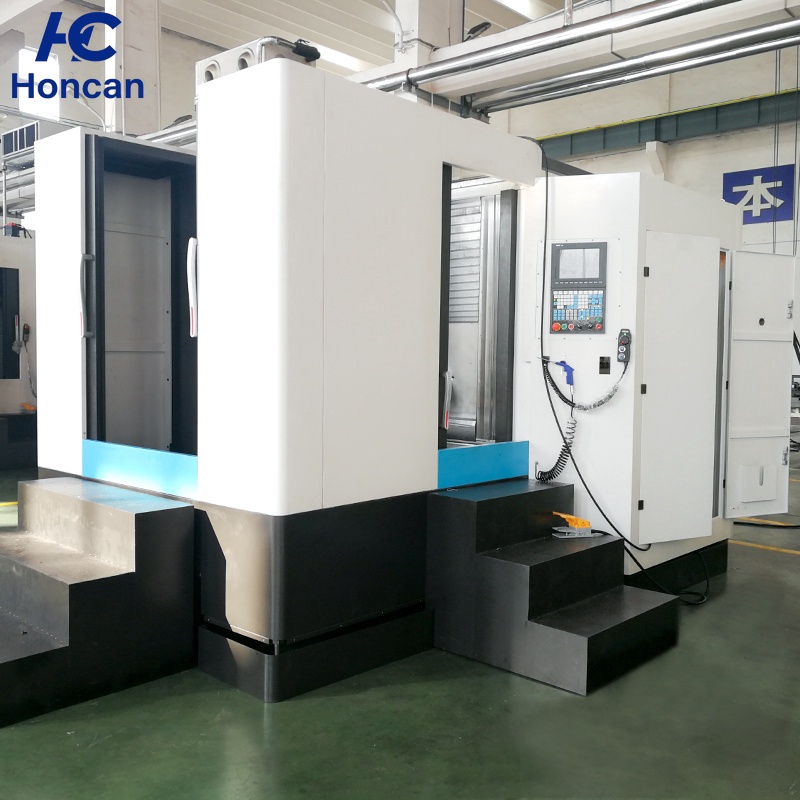

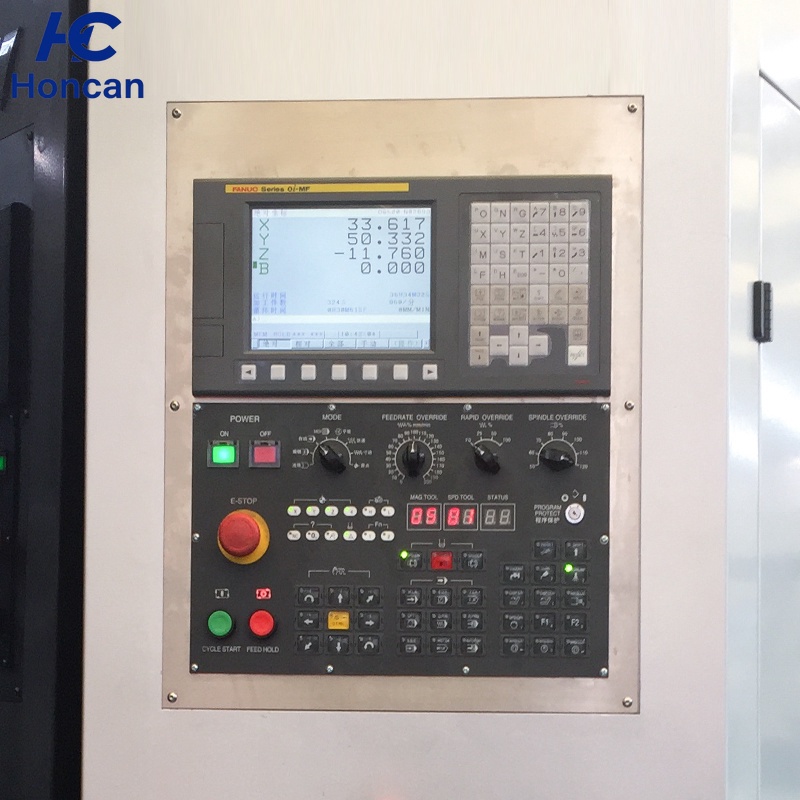

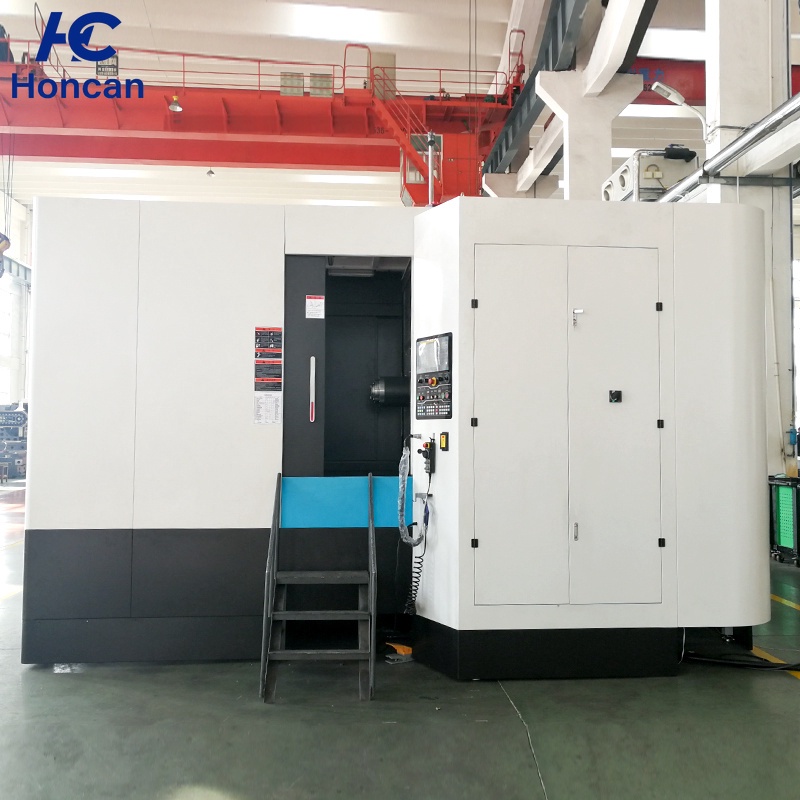

| Tabla de parámetros de la fresadora horizontal serie 50 |
| nombre |
| unidad | NCH-50 | NCH-50A | NCH-50C | NCH-50LA | NCH-50L | NCH-50H | HMC-50VD |
|
|
| Sillín transversal | Sillín transversal | Sillín transversal | Sillín transversal | Sillín transversal | Estación única en T invertida | Estación doble en T positiva |
| Mesa de trabajo | Tamaño de la mesa de trabajo | mm | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 | 500×500 |
| Número de mesas de trabajo | - | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
| Indexación de la mesa de trabajo | - | 1° or 0.001° | 0.001° | 1° | 1° or 0.001° | 1° or 0.001° | 1° or 0.001° | 1° or 0.001° |
| Tiempo de intercambio de la mesa de trabajo | s | —— | —— | —— | —— | —— | —— | 12 |
| Carga máxima de la mesa de trabajo | kg | 400 | 400 | 400 | 800 | 800 | 1000 | 500 |
| Ranura en T (número de ranuras x ancho de ranura x espaciado) | mm | 5X18X100 | 5X18X100 | 5X18X100 | 5X18X100 | 5X18X100 | 5×18×100 | 5×14×100 |
| Diámetro máximo de rotación de la pieza de trabajo | mm | Φ900 | Φ900 | Φ900 | Φ1000 | Φ1000 | Φ1300 | Φ800 |
| Velocidad máxima de la mesa de trabajo | r/min | 12 | 12 | 12 | 12 | 12 | 12 | 16.66 |
| recorrido | Movimiento izquierda y derecha de la mesa de trabajo (dirección X) | mm | 700 | 700 | 700 | 1000 | 1000 | 1050 | 800 |
| Movimiento arriba y abajo de la caja del husillo (dirección Y) | mm | 600 | 600 | 600 | 650 | 650 | 750 | 750 |
| Movimiento hacia adelante y hacia atrás de la mesa de trabajo/columna (dirección Z) | mm | 580 | 580 | 580 | 600 | 600 | 900 | 800 |
| Distancia desde la línea central del husillo hasta la mesa de trabajo | mm | 90～690 | 50～650 | 105～705 | -40~610 | -40~610 | 110～860 | 150～900 |
| Distancia desde el extremo del husillo hasta el centro de la mesa de trabajo | mm | 120～700 | 160～740 | 170～750 | 200～800 | 200～800 | 120～1020 | 50～850 |

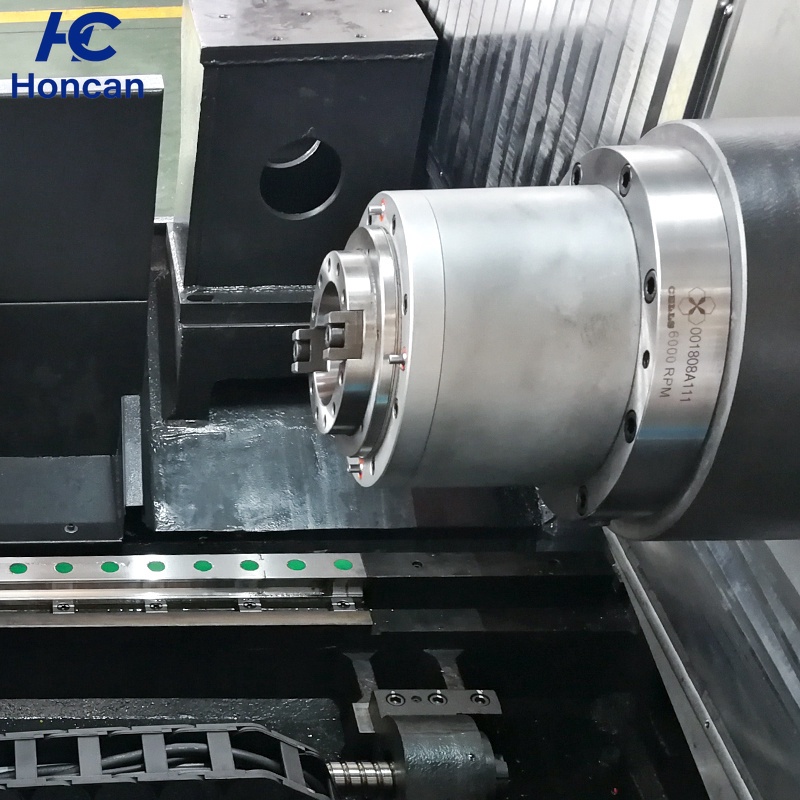

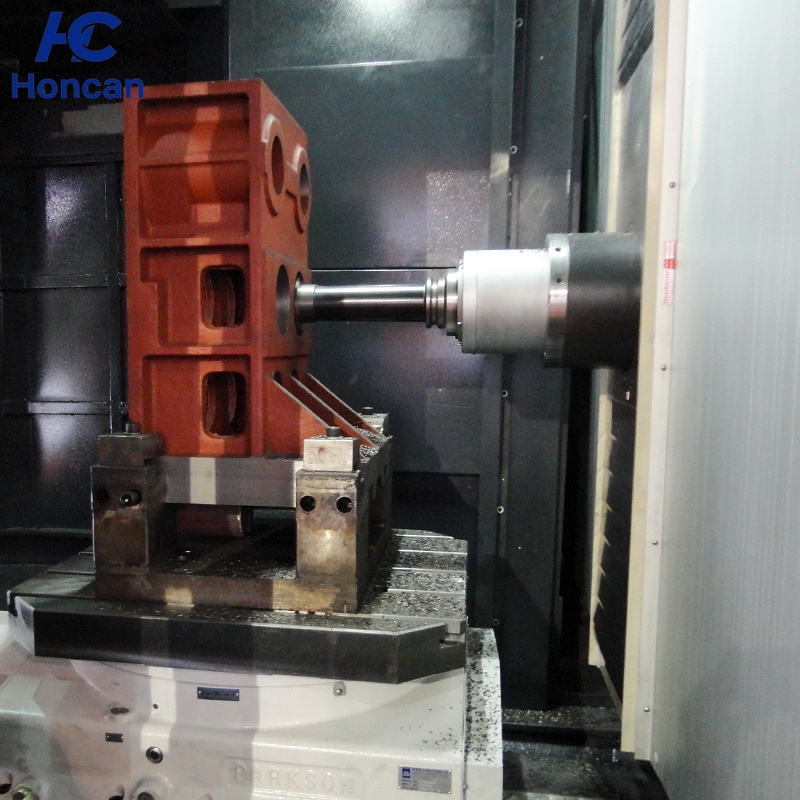

| husillo | Número de cono del husillo | - | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.40 | ISO7:24 No.50 | ISO7:24 No.50 | ISO7:24 No.50 |
| Velocidad máxima del husillo | rpm | 8000 | 10000 | 10000 | 8000 | 8000 | 6000 | 6000 |
| Potencia del motor del husillo | kw | 11/15 | 11/15 | 11/15 | 9/11 | 9/11 | 15/18.5 | 15/18.5 |
| Par máximo del motor del husillo | Nm | 95.5 | 95.5 | 95.5 | 140 | 140 | 259 | 259 |

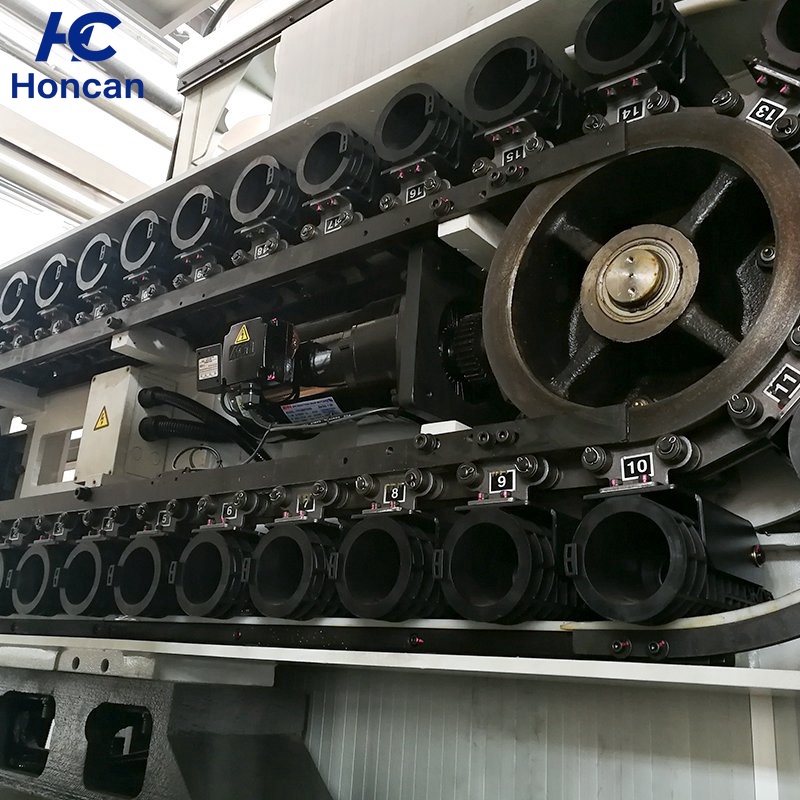

| Cargador de herramientas | Capacidad del almacén de herramientas | Paquete | 24/32 | 24/32 | 24 | 24/30 | 24/30 | 24/30/40 | 24/30/40 |
| Método de selección de herramienta | - | aleatorio | aleatorio | aleatorio | aleatorio | aleatorio | aleatorio | aleatorio |
| Diámetro máximo de herramienta × longitud | mm | Φ78×300 | Φ80×300 | Φ80×300 | Φ110×350 | Φ110×350 | Φ125×350 | Φ112×350 |
| Diámetro máximo de herramienta (sin herramienta adyacente) | mm | Φ120 | Φ150 | Φ150 | Φ200 | Φ200 | Φ230 | Φ200 |
| Peso máximo de herramienta | kg | 8 | 8 | 8 | 15 | 15 | 18 | 25 |
| Tiempo de cambio de herramienta (herramienta a herramienta) | s | 3.8 | 3.8 | 3.8 | 3.76 | 3.76 | 4.75 | 3.31 |
| Velocidad de avance rápido | X/Y/Z | m/min | 36 | 36 | 36 | 36 | 36 | 24 | 48 |
| Precisión de la máquina herramienta | Precisión de posicionamiento (X/Y/Z) | mm | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 |
| Precisión de posicionamiento (eje B) | ″ | 10 | 20 | 10 | 10 | 10 | 10 | 10 |
| Precisión de posicionamiento repetitivo (X/Y/Z) | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Precisión de posicionamiento repetitivo (eje B) | ″ | 4 | 4 | 4 | 4 | 4 | 4 | 2 |
| otros | Peso de la máquina óptica | kg |
|
|
|
|
|
|
|
| Peso de la máquina | kg | 6000 | 6000 | 6000 | 7500 | 7500 | 12000 | 12500 |
