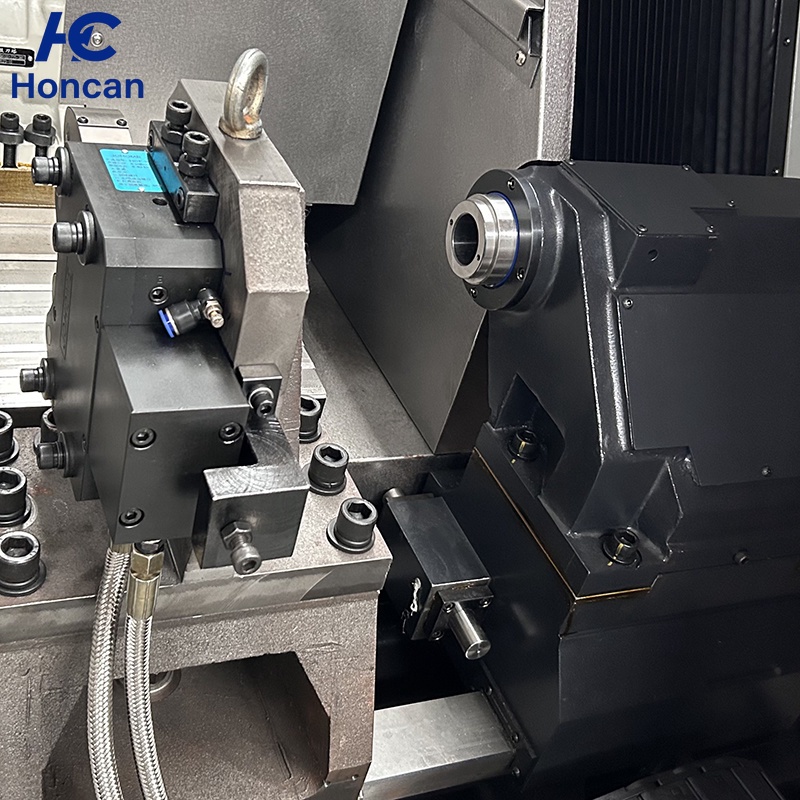

TCK52

TCK52
10001
Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada mediante envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada mediante envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.


ProyectoUnidadTCK52-600
Diámetro de giro sobre la superficie de la bancadammΦ520
Diámetro máximo de torneado sobre el carrommΦ300
Longitud de mecanizadomm600
Potencia del motor principalKW7.5
Velocidad del husillorpm2500
Diámetro del orificio del husillommΦ80
Recorrido del eje Xmm200
Par motor del eje XNM8
Recorrido del eje Zmm600
Par motor del eje ZNM12
Método de conexión de los ejes X- Z
Conexión directa
Velocidad máxima del husillorpm3000
Serie de velocidad del eje principal
Velocidad infinitamente variable
Forma y código del extremo del husillo principal
A2-8
Diámetro interior del agujero pasante del husillommΦ80
Diámetro interior del tubo de tracción del husillommΦ56

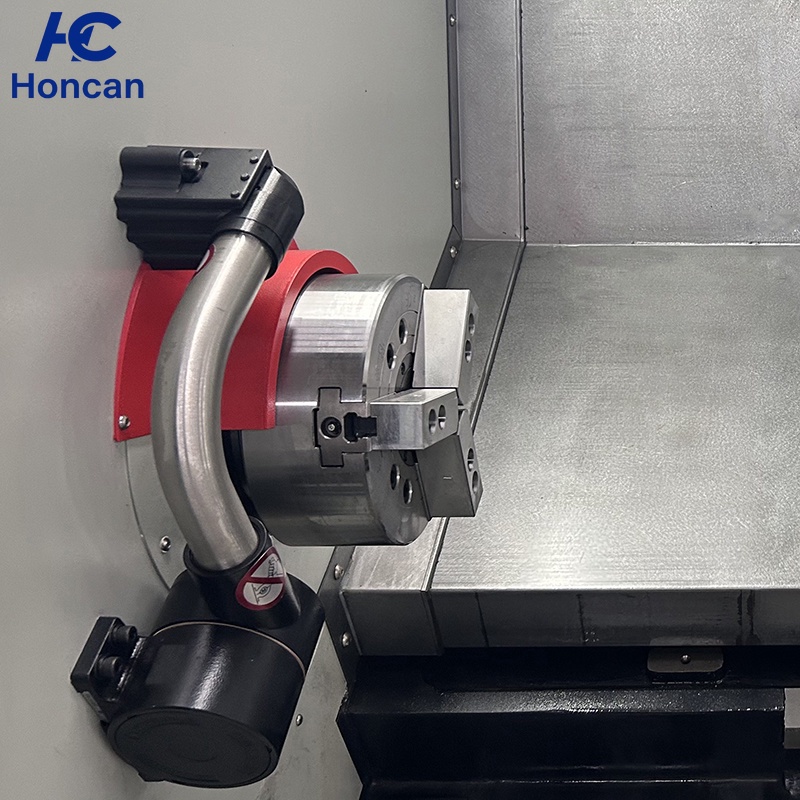

Especificaciones estándar del mandrilinch8*
Velocidad de desplazamiento rápidom/min20

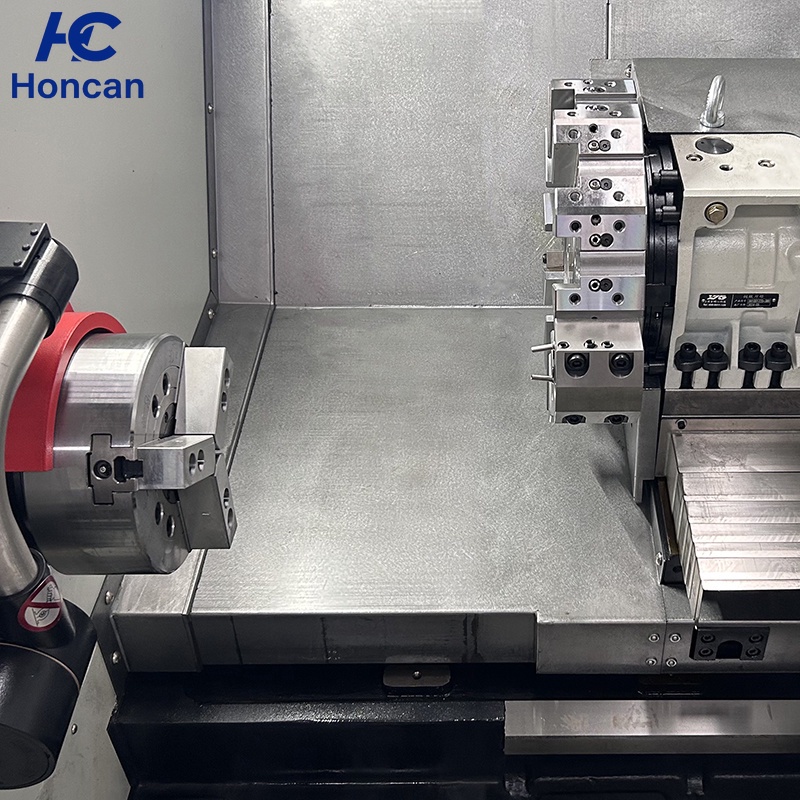

Forma del portaherramientas

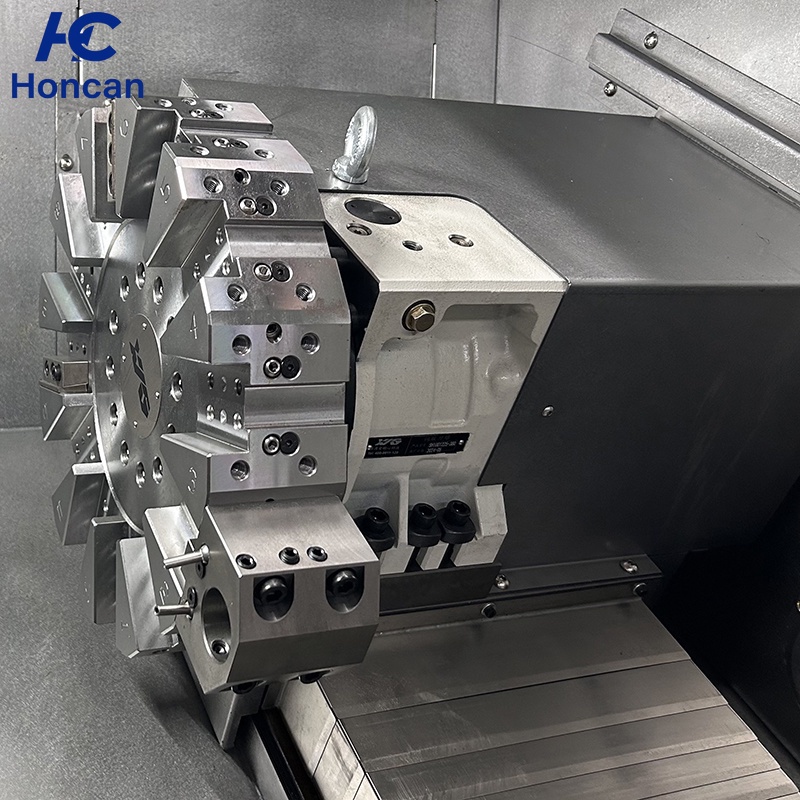

Torreta hidráulica horizontal de 8 estaciones
Precisión de posicionamiento bidireccional X/Zmm±0.008
Precisión de posicionamiento repetitivo unidireccional X/Zmm±0.004
Diámetro de la cañamm70
Recorrido de la mangamm100
Recorrido del contrapuntomm450
