TCK52D

TCK52D
10001
Con el control digital en su núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, rompe las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada mediante envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.


ModeloTCK52D
especificaciones técnicasunidadparámetro
rango de la máquinaVolteo sobre bancadammΦ650
Diámetro máximo de rotación sobre el carro de la bancadammΦ400
Longitud máxima de mecanizadommΦ480
Diámetro máximo de mecanizadommΦ400
distancia entre centrosmm600
HusilloTipo de cabezal del husillommA2-6
diámetro interior del husillomm66
Diámetro de barra52
Velocidad máxima del husillor/min4000
Potencia nominal del motor principalKw15/18.5

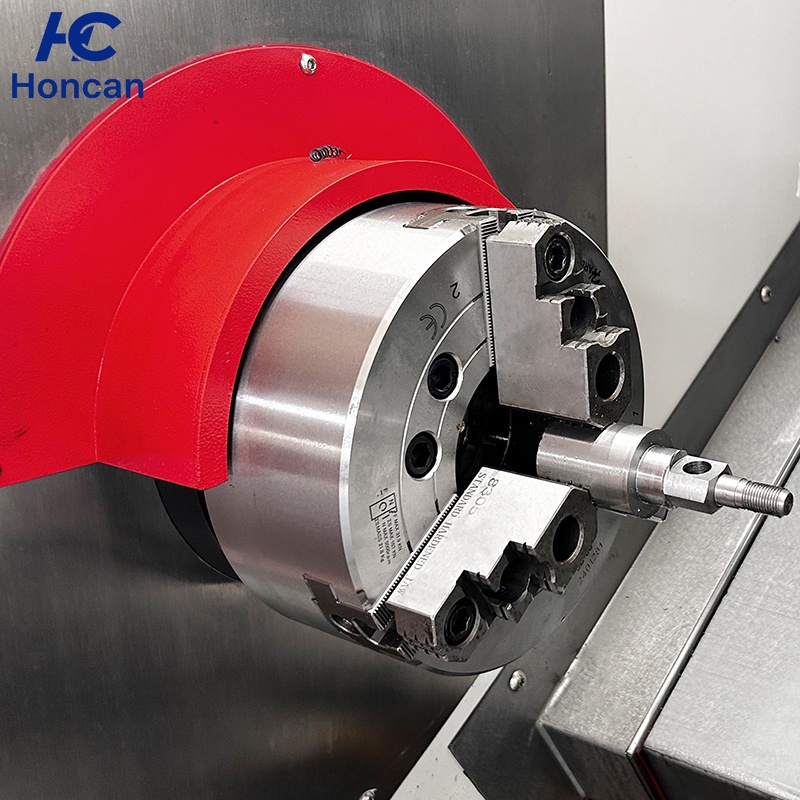

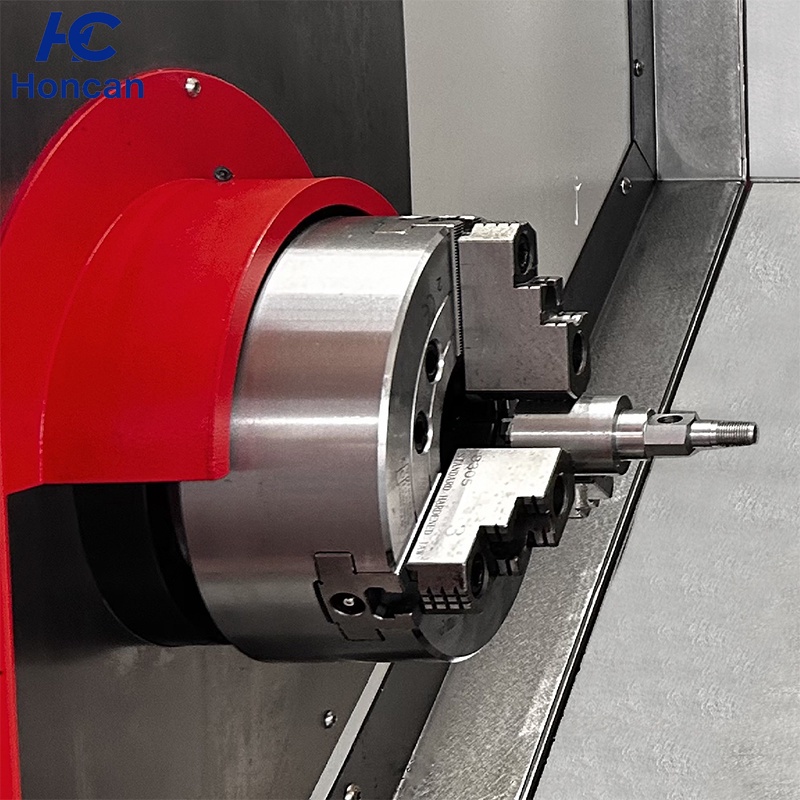

mordazaplato hidráulicopulgada8
contrapuntoManguito del contrapunto/MT5
Tipo de movimiento del contrapunto/Accionamiento de la corredera
Diámetro de la cañamm80
Recorrido del contrapuntomm490
Tipo de guía del contrapunto/guía endurecida
Carro de bancadaÁngulo de inclinacióngrado30
Distancia de desplazamiento Xmm260
Distancia de desplazamiento Zmm610



Velocidad de desplazamiento rápido X/Zm/min30/30
Servomotor X/ZKW2.5/2.5

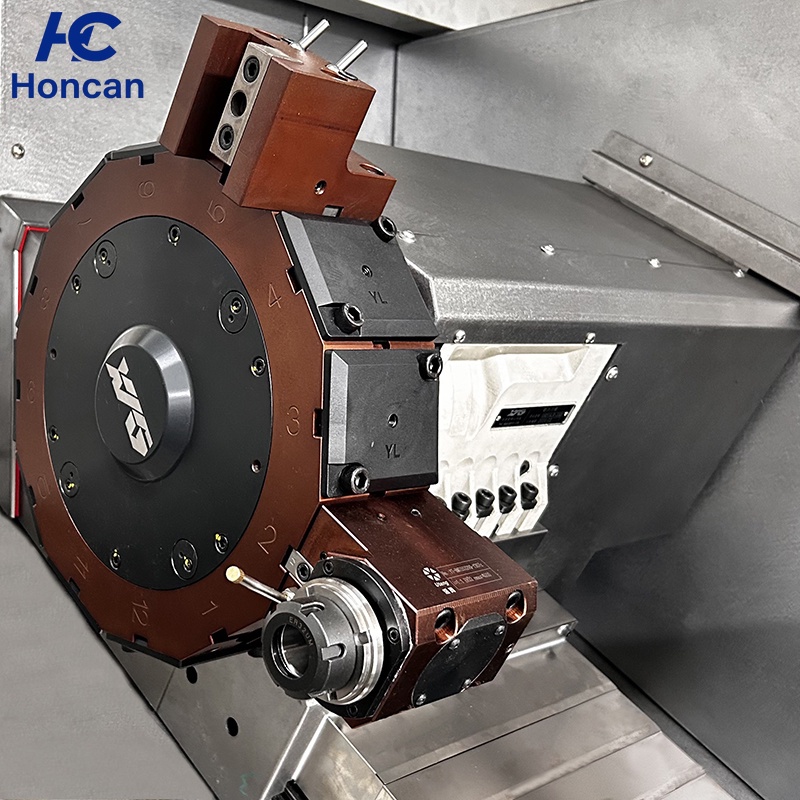

Diámetro de la torretammDiámetro del disco portaherramientas 380
Tiempo de cambio de herramienta adyacente$0.5
Número de posiciones de herramienta/12 estaciones de trabajo
Tipo de torretaTorreta motorizadaBMT55 - herramientas motorizadas de 12 estaciones
