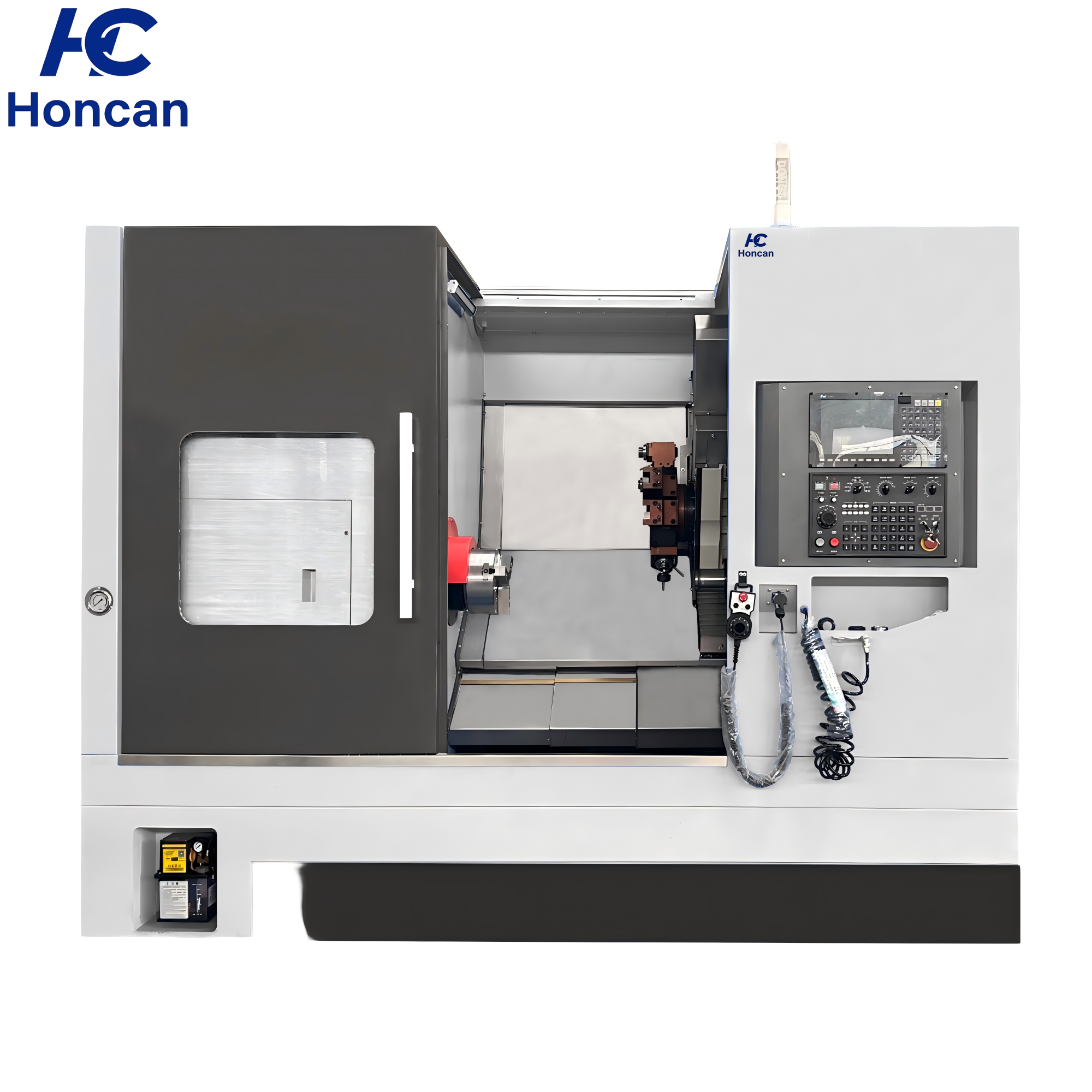

TCK52DY

TCK52DY
10001
Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante el funcionamiento prolongado a alta velocidad. La bancada está construida de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital en su núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a las vibraciones, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada mediante envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.


EspecificaciónTCK52DY
Diámetro máximo de volteo sobre la bancadaΦ670mm
Diámetro máximo de volteo del carroΦ400mm
distancia entre centros650mm
Longitud máxima de mecanizado450mm
Especificación de nariz del husilloA2-6
Potencia del motor del husillo11-15kw
Diámetro de la unidad del husillo200mm
Velocidad del husillo4200rpm
Diámetro del orificio pasante del husilloΦ66mm
Diámetro interior del orificio de tracciónΦ52mm

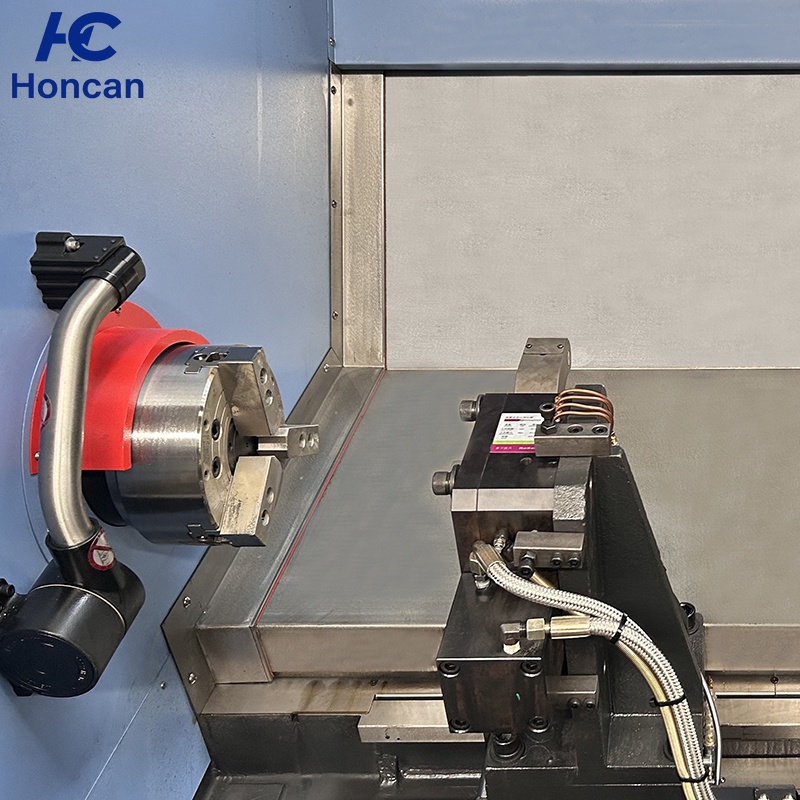

Especificaciones del plato
TipoEje Y de la torreta motorizada en la estación 12
Portaherramientas motorizadoBMT55
Recorrido del eje X/Z270/650mm
Recorrido del eje Y±45/50mm
Especificaciones del husillo de bolas X/Z3210/4010
Precisión de posicionamiento repetitivo±0.005
Especificación del portaherramientas externo25*25mm
Diámetro máximo de la barra de mandrinar32mm
Tiempo de cambio y bloqueo de herramienta en posición adyacente0.16s

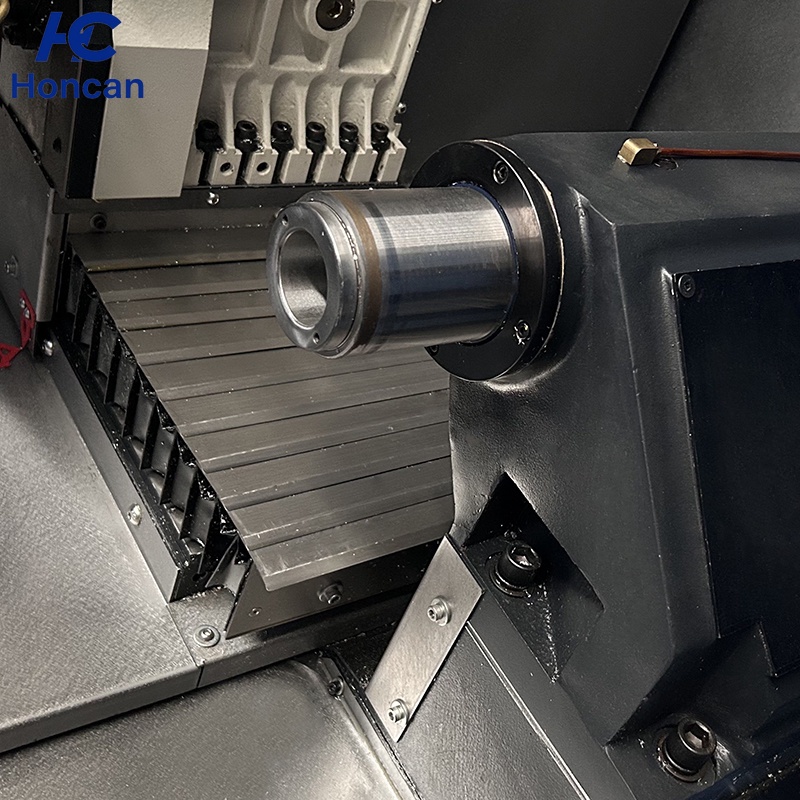

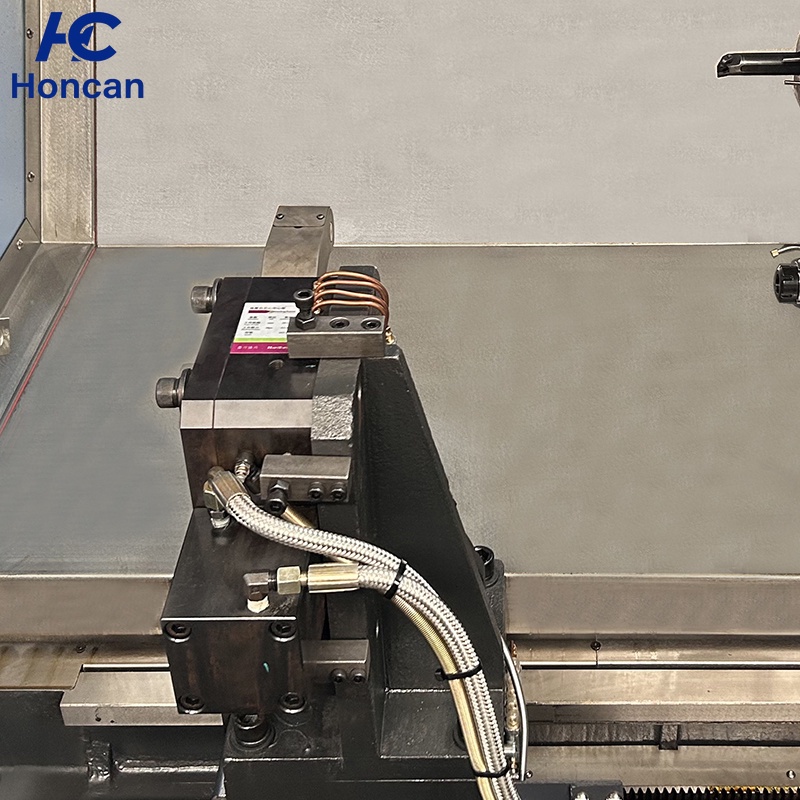

Tipo de contrapuntoHidráulico
Carrera del contrapunto480mm
Diámetro de la manga del contrapuntoΦ80mm
Recorrido de la manga del contrapunto100mm
Conicidad del agujero cónico de la manga del contrapuntoMT5
Velocidad de desplazamiento rápido X/Z20/24M/min
Ancho de línea45 Roller mm
Par del servomotor X/Z3/3Kw
