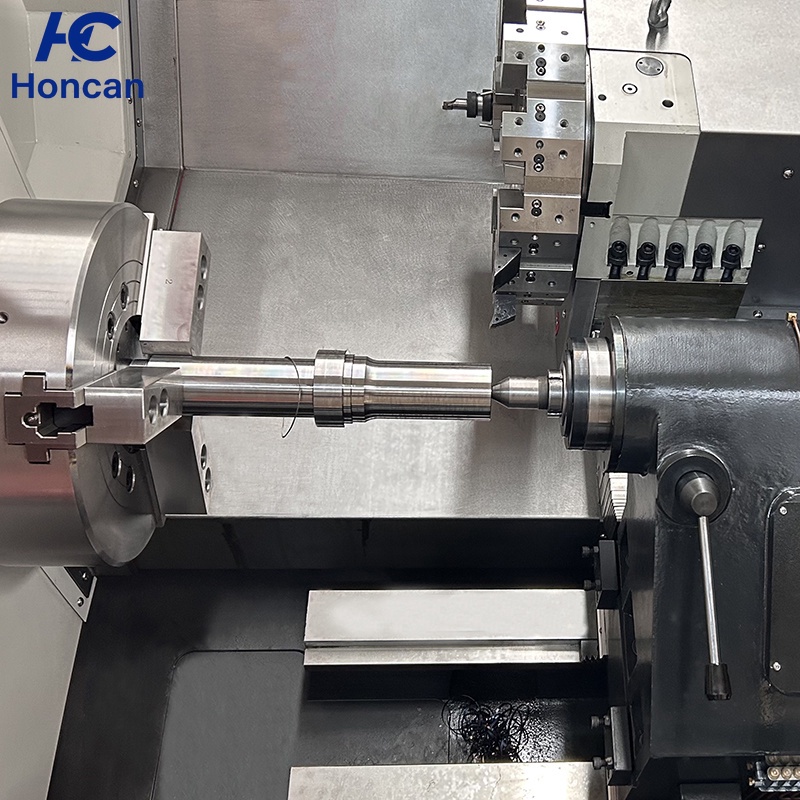

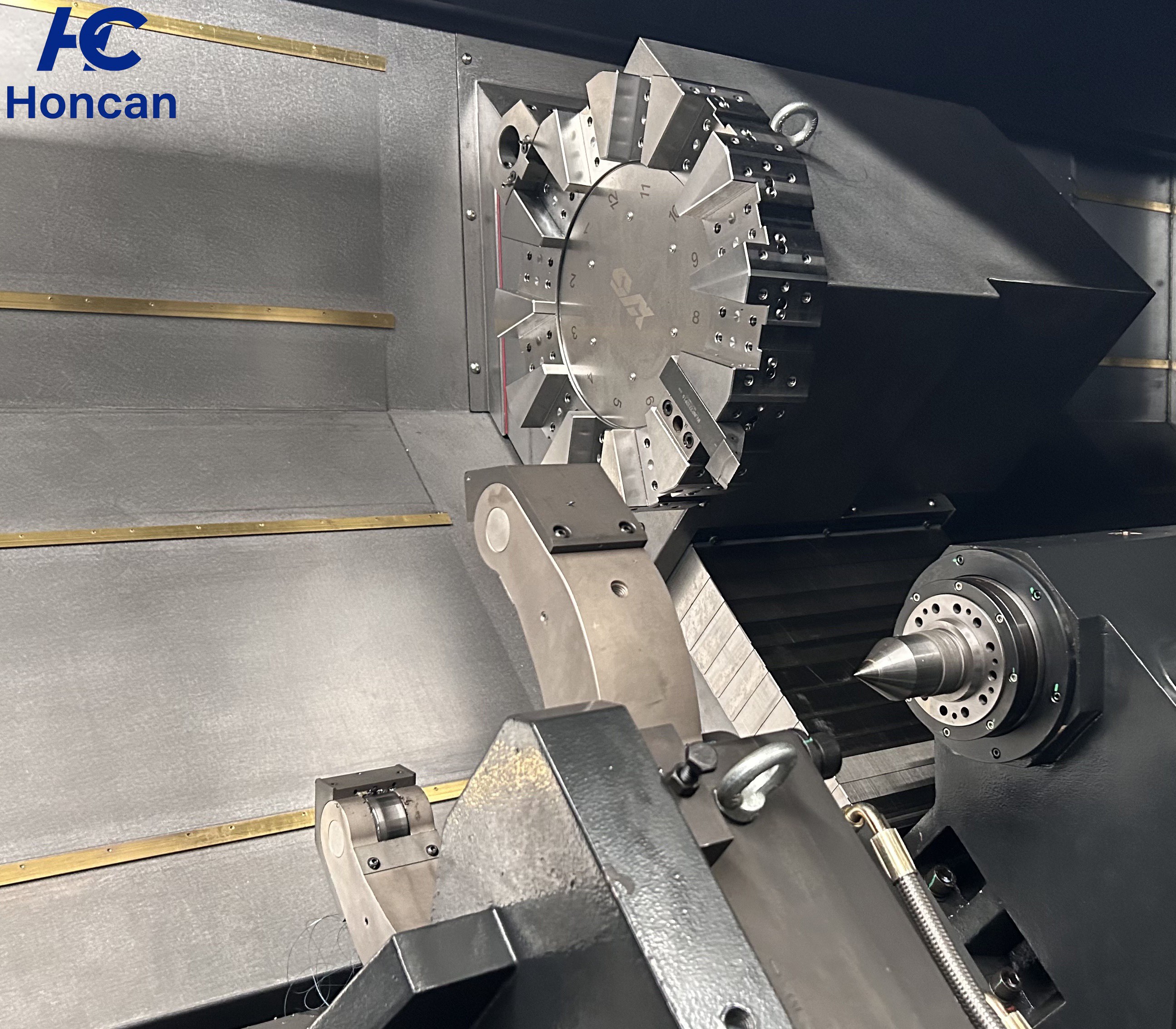

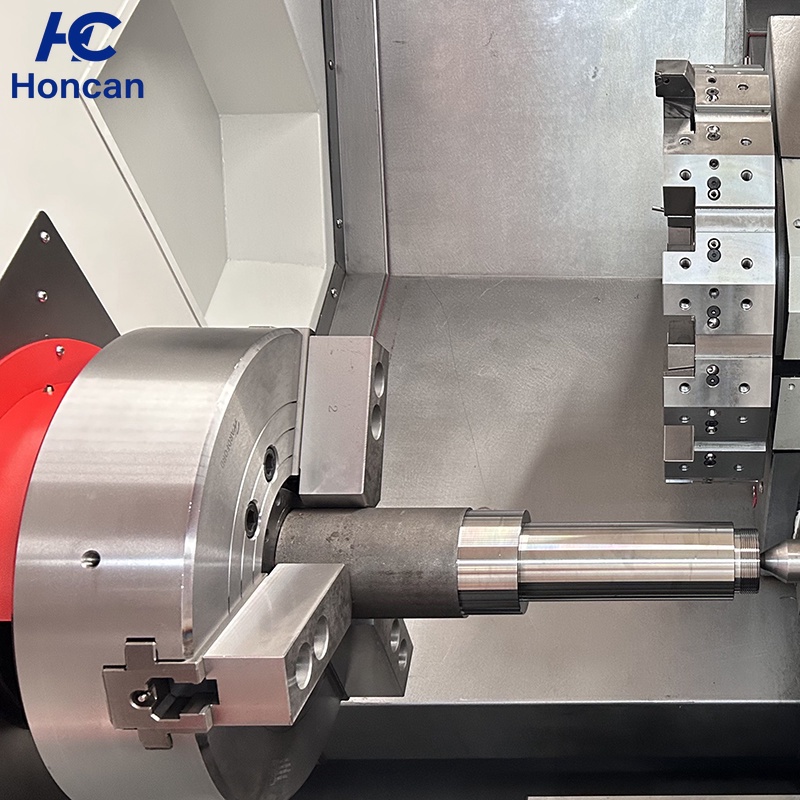

TCK700

TCK700
10001
Con el control digital en su núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a las vibraciones, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada mediante envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.


Parámetros técnicosunidadTCK700
Rango de procesamientoEl diámetro máximo de torneado sobre la bancadammΦ780
El diámetro máximo de volteo sobre el carrommΦ500
Diámetro de torneado recomendadommΦ650
distancia entre centrosmm1100
HusilloTipo de cabezal del husillommA2-11
Diámetro del orificio pasante del husillomm105
Diámetros de barramm92
Velocidad máxima del husillor/min2500
potencia nominal de salida del motor principalKw22-30
par máximo de salida del husilloNM573NM
Dispositivo de sujeciónplato hidráulicopulgada15
Contrapuntomanguito del contrapuntommrotación interna MT5
tipo de movimiento del contrapunto/hidráulico programable completamente automático
carroángulo de inclinaciónDEG45 °
distancia de recorrido Xmm350+20
longitud de la pieza de trabajo sujeta por el mandrilmm4900
velocidad de avance rápido X/Zm/min16/24
servomotor X/ZKW3/3
torreta portaherramientastiposervohidráulicoBMT65 horizontal de 12 estaciones
tiempo de cambio de herramienta adyacenteS0.5
capacidad de herramientas/12 estaciones
dimensiones de la herramienta (torneado/mandrinado)mm32×32/Φ32(40)
modelo de portapinzas de resorte/ER40
potencia de la torreta motorizadaKW5.5-7.5
dimensión de la máquina X10004500X2300X2550mmpeso neto/peso bruto7000/7500KG
dimensión de la máquina X15006000X2300X2550mmpeso neto/peso bruto8800/9500KG
dimensión de la máquina X20006500X2300X2550mmpeso neto/peso bruto9800/10500KG
dimensión de la máquina X30007500X2300X2550mmpeso neto/peso bruto12500/13300KG
dimensión de la máquina X40008500X2300X2550mmpeso neto/peso bruto14800/15800KG
dimensión de la máquina X40009800X2300X2550mmpeso neto/peso bruto16800/17800KG


elementos de inspeccióntolerancia permitida(mm)
movimiento axial periódico del husillo0.005
desviación radial del cono de posicionamiento del mandril del husillo0.005
precisión de posicionamientoprecisión de posicionamiento repetitivo AX±0.004 Z±0.005
precisión de posicionamiento BX:0.008 Z:0.011
precisión de posicionamiento repetitivo del eje C0.0027°
consistencia del diámetro0.01/150
planitud superficial0.013/Φ200
error acumulado del paso de rosca0.010/50
rugosidad superficialRa1.6μm
