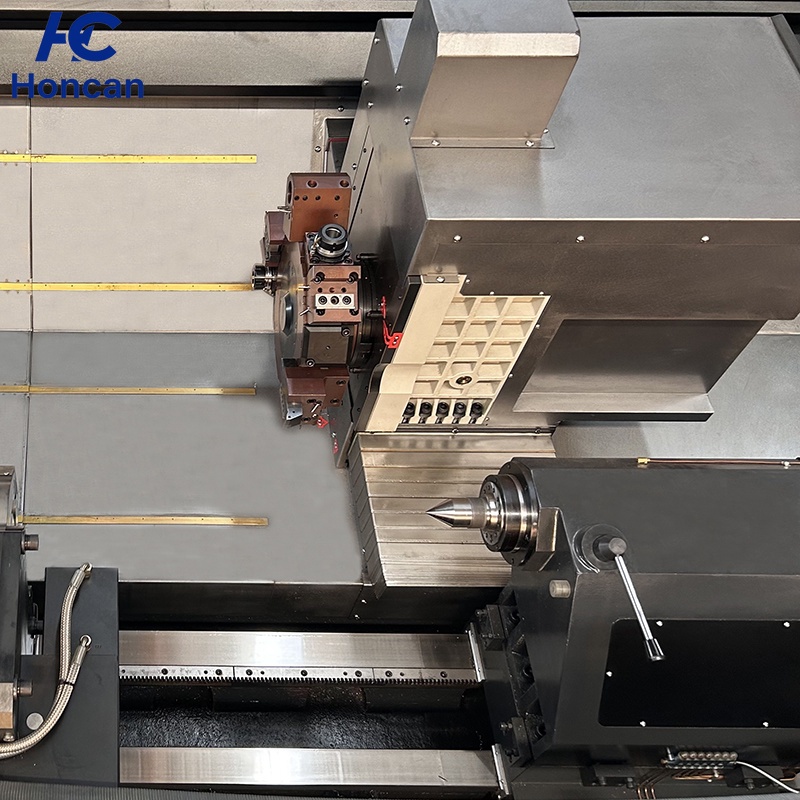

TCK700DY

TCK700DY
10001
Con el control digital en su núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a la vibración, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada con envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.

- PARÁMETROS DEL PRODUCTO -

Con el control digital como núcleo, supera las limitaciones operativas de los tornos tradicionales, transformando procesos complejos en instrucciones precisas y proporcionando soluciones de mecanizado eficientes, estables y consistentes. El husillo utiliza rodamientos de alta precisión para una fuerte resistencia a las vibraciones, manteniendo una precisión estable incluso durante un funcionamiento prolongado a alta velocidad. La bancada está construida a partir de una sola pieza de hierro fundido, tratada mediante envejecimiento para eliminar la tensión interna, lo que da como resultado una deformación mínima y garantiza la estabilidad del mecanizado a largo plazo.


Rango de procesamiento
Máx. volteo sobre bancadammΦ780
Máx. volteo sobre carrommΦ500
Diámetro máximo de torneadommΦ650
Distancia entre centrosmm1100/1600/2100/3100
Husillo
Tipo de cabezal del husillo/A2-8/A2-11
Diámetro del orificio pasante del husillommΦ88/Φ105/Φ132
Capacidad de barrammΦ74/Φ91/Φ115
Velocidad máx. del husillorpm/min3000/2500/1800
Potencia nominal del motor principalkw22
Par de salida máx. del husilloNM573
Forma de transmisión del husillo/Correa dentada

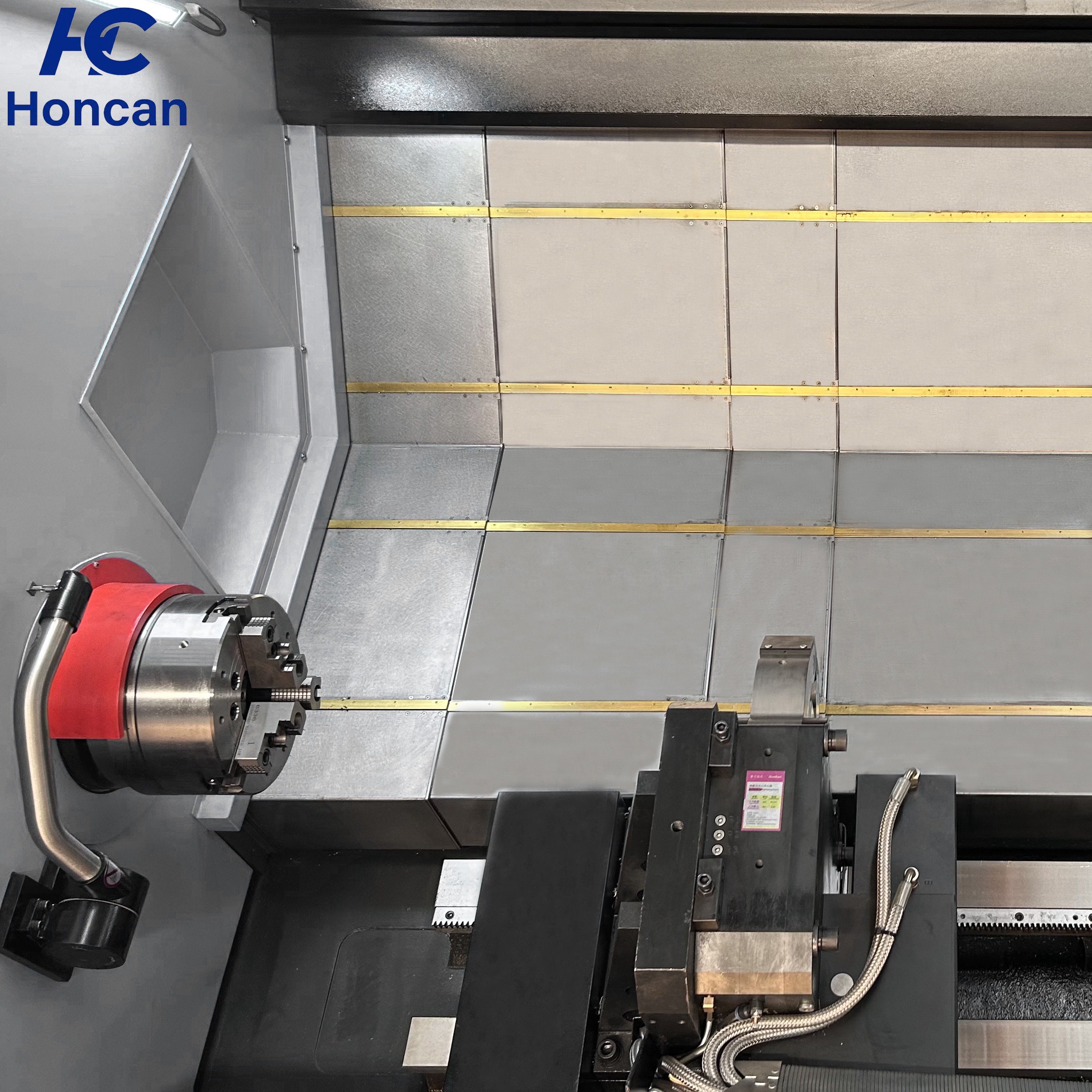

Plato
Plato hidráulicopulgada12/15/18/21

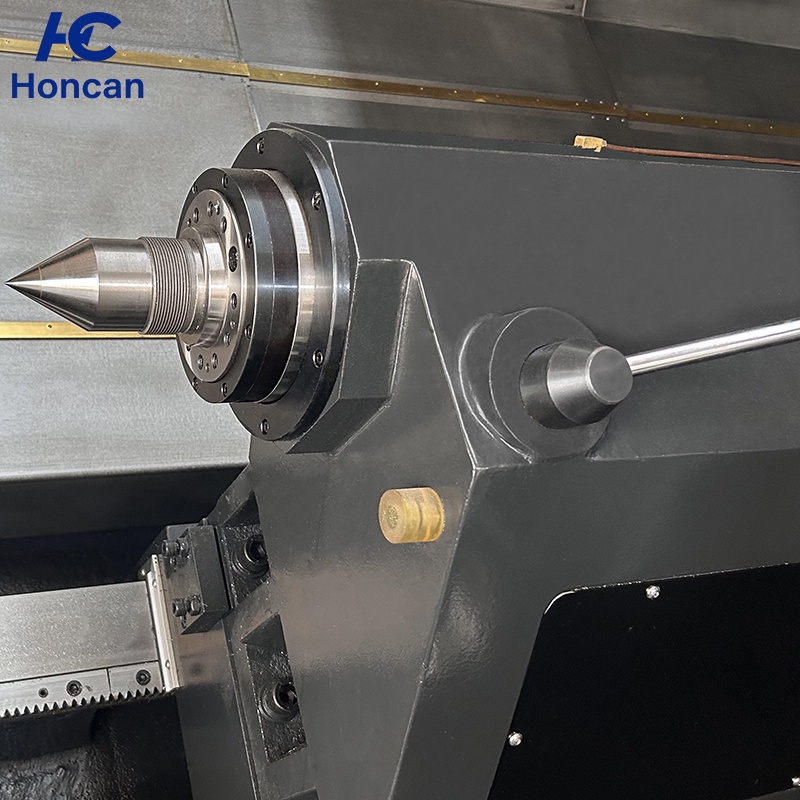

Contrapunto
Manguito del contrapunto/Rotación interna MT6
Forma de movimiento del contrapunto/Contrapunto programable hidráulicamente
Bancada del torno
Ángulo de inclinaciónDEG45°
Recorrido del eje Xmm350+20
Recorrido del eje Zmm1100/1600/2100/3100
Velocidad de desplazamiento rápido X/Zm/min16/24

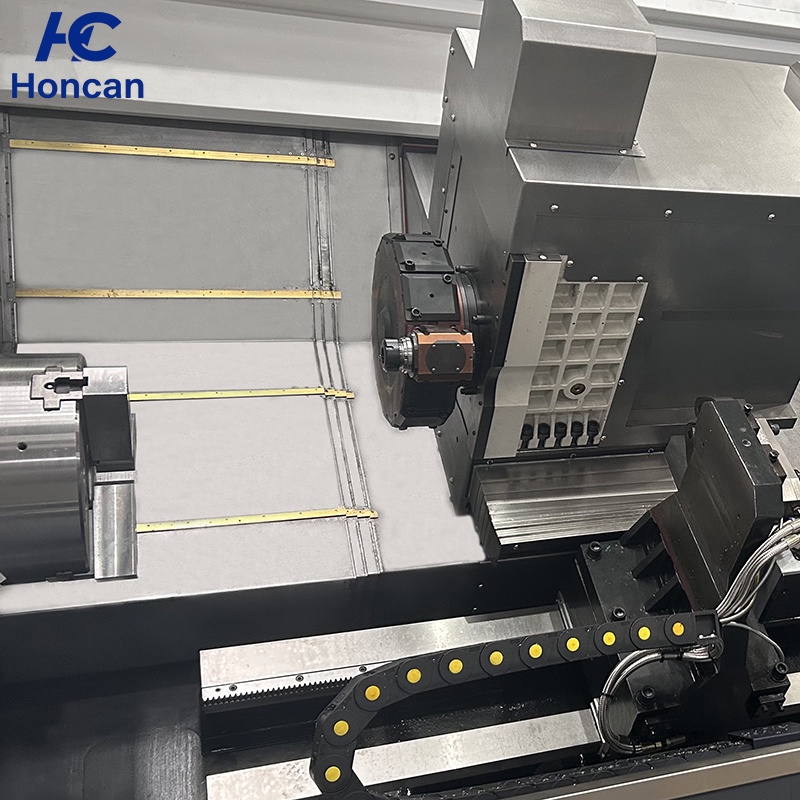

Torreta
Hidráulico servoaccionado/BMT65
Tiempo de cambio de herramienta adyacentes0.5
Número de estaciones/12


Torreta
Hidráulico servoaccionado/BMT65
Tiempo de cambio de herramienta adyacentes0.5
Número de estaciones/12
Tamaño de herramienta.torneado/mandrinado)mm32x32/Φ40(50)
Pinza de resorte/ER40
Potencia accionadakw5.5-7.5
Recorrido del eje Ymm±75
Dimensiones externas
1.0m7500kg4500*2300*2550mm
1.5m9500kg6000*2300*2550mm
2.0m10500kg6500*2300*2550mm
3.0m13300kg7500*2300*2550mm
