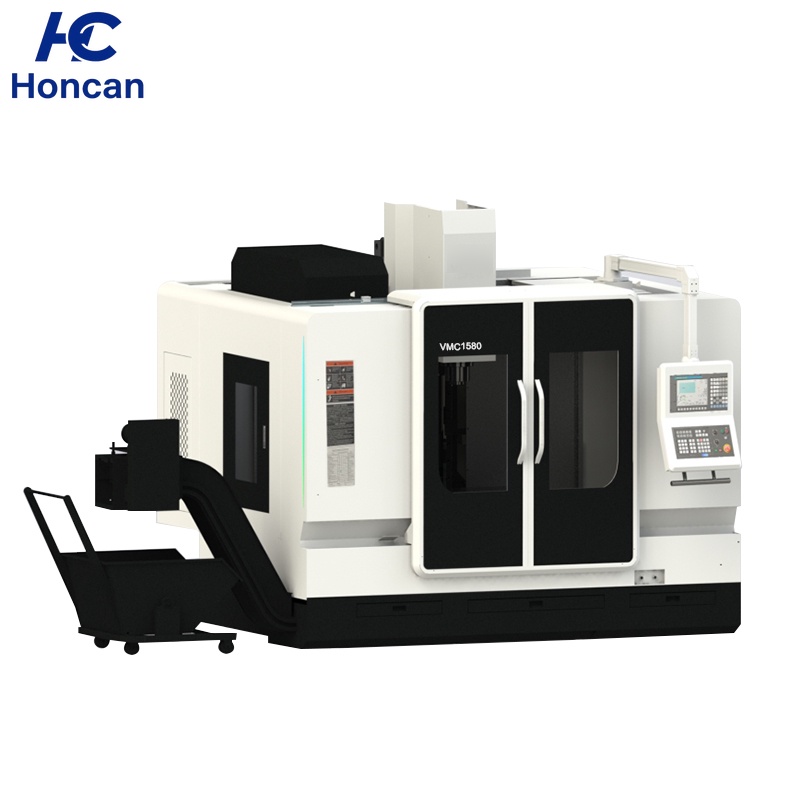

VMC1580

VMC1580
10001
Nuestros centros de mecanizado vertical controlan la calidad desde el principio: utilizan una bancada de fundición de una sola pieza, junto con un husillo de bolas de alta precisión y un sistema de accionamiento servo, logrando una precisión de posicionamiento de ±0.003mm y una repetibilidad de ±0.004mm. Incluso las piezas de difícil mecanizado, como superficies curvas complejas y piezas de pared delgada, pueden reproducirse con precisión a partir de los planos de diseño, reduciendo las tasas de desecho en 90%.

- PARÁMETROS DEL PRODUCTO -

Nuestros centros de mecanizado vertical controlan la calidad desde el principio: utilizan una bancada de fundición de una sola pieza, junto con un husillo de bolas de alta precisión y un sistema de accionamiento por servo, logrando una precisión de posicionamiento de ±0.003mm y una repetibilidad de ±0.004mm. Incluso las piezas de trabajo difíciles de mecanizar, como superficies curvas complejas y piezas de pared delgada, pueden reproducirse con precisión a partir de los planos de diseño, reduciendo las tasas de desecho en 90%.


ArtículoUnidadVMC650VMC855VMC1160VMC1270VMC1370
Capacidad





Recorrido del eje Xmm600800110012001300
Recorrido del eje Ymm500550600700700
Recorrido del eje Zmm500550600600700
Nariz del husillo a la mesa de trabajomm100-600120-670120-720150-800110-810
Centro del husillo a la columnamm573550650710750
Tamaño del husillo de bolas/guía





Diámetro del husillo de bolasmm4040404045
Ancho de la guía linealmm35/35/3535/45/4545/45/4545/55/4545/45/45
Tamaño de la mesa de trabajo





Longitud de la mesa de trabajomm8001000120013001400
Ancho de la mesa de trabajomm500550600700700
Cantidad de ranuras en T-ancho*distanciamm5-18*905-18*905-18*1007-18*1005-18*110
Capacidad máxima de cargakg40050080010001200
Husillo





Velocidad del husillorpm10000/Correa10000/Correa10000/Correa10000/Correa8000/Correa
Potencia del motor del husillokw5.511/1511/1511/1515/18.5
Par del husilloNm26.352.552.57095.6
Cono del husillo
BT40BT40BT40BT40BT40
Sistema de alimentación





Velocidad de desplazamiento rápido (X/Y/Z)m/min36/36/3036/36/3636/36/3036/36/2430/30/24
Velocidad de cortemm/min1-100001-100001-100001-100001-10000
Potencia del motor de avancekw1.2/1.2/1.82.0/2.0/3.03/3/33/3/34.5/4.5/4.5
Par del motor del eje X/Y/ZNm7/7/1112/12/2222/22/2222/22/2237/37/37
Cargador de herramientas





CapacidadpcsDisco/169 tipo sombreroDisco/24Disco/24Disco/24Disco/24
Diámetro máximo de herramientamm78-90120120120120
Peso máximo de herramientakg8888300
Longitud máxima de herramientamm2503003003008
Tiempo de cambio de herramienta (TT)
62.332.332.332.33
Precisión





Precisión de posicionamientomm±0.004/300mm±0.004/300mm±0.004/300mm±0.004/300mm±0.004/300mm
Precisión de repeticiónmm±0.002/300mm±0.003/300mm±0.003/300mm±0.003/300mm±0.003/300mm
