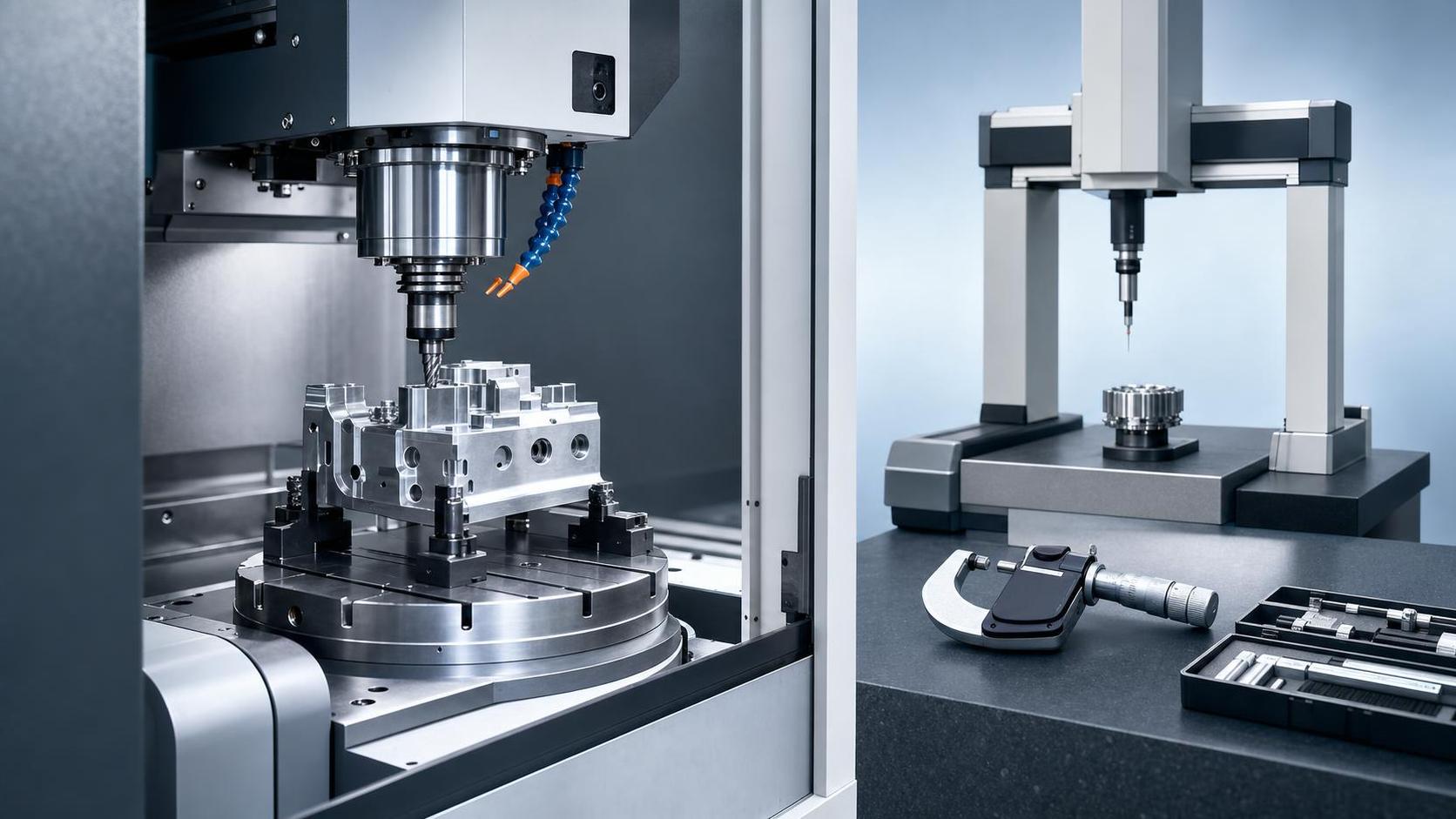

Cómo evaluar las máquinas herramienta CNC para trabajos con tolerancias estrechas

Comience con el objetivo de tolerancia, no con el folleto de la máquina

Cuando se requiere trabajar con tolerancias estrechas, las hojas de especificaciones son solo el punto de partida. Una máquina herramienta CNC puede parecer capaz en un catálogo y, aun así, tener dificultades cuando el calor, el desgaste de la herramienta, la presión del tiempo de ciclo y las variaciones de las piezas aparecen en la producción real. Para un evaluador técnico, la pregunta útil no es «¿Puede esta máquina alcanzar el valor una vez?», sino «¿Puede mantener ese valor de forma repetida, durante distintos turnos, con diferentes materiales y cambios de lote?»

Esto cambia la forma de evaluar las máquinas herramienta CNC. Es necesario vincular la decisión sobre la máquina con la familia de piezas, la acumulación de tolerancias, el comportamiento del material, la estrategia de trayectoria de herramienta y las condiciones de la planta en las que funcionará la máquina. Si estos vínculos no están claros, la evaluación seguirá siendo demasiado superficial.

Revise las piezas antes de revisar la máquina

Un error común es comparar las plataformas de las máquinas antes de definir qué precisión es realmente importante en la pieza de trabajo. Los trabajos con tolerancias estrechas rara vez fallan porque todas las dimensiones sean difíciles. Fallan porque algunas características son sensibles al error acumulado.

• Identifique las dimensiones críticas, las tolerancias geométricas y los requisitos de acabado superficial.
• Separe la capacidad de inspección de una pieza individual de la capacidad del proceso durante el volumen de producción.
• Determine si las características difíciles corresponden a posición, planitud, redondez, tamaño del taladro, calidad de la rosca o relación entre características.
• Relacione esas características con el comportamiento de la máquina: crecimiento térmico, descentramiento del husillo, holgura de los ejes, vibración y estabilidad del amarre.

Si el plano de la pieza presenta distintas clases de tolerancia, no sobredimensione la máquina para características no críticas. Evalúe en función de las dimensiones que puedan provocar piezas rechazadas, retrabajos o problemas de ensamblaje.

Mire más allá de la precisión de posicionamiento y pregunte por la estabilidad

Los valores de posicionamiento indicados son útiles, pero no cuentan toda la historia. Para trabajos con tolerancias estrechas, la repetibilidad y la estabilidad térmica suelen ser más importantes que una cifra destacada obtenida en condiciones de prueba ideales.

Pregunte cómo se comporta la máquina después del calentamiento inicial, tras varias horas de corte continuo y durante los cambios de temperatura ambiente. Una máquina que se desplaza durante ciclos prolongados puede producir primeras piezas aceptables y piezas de producción inestables. Aquí es donde muchas evaluaciones se equivocan: el equipo aprueba la máquina basándose en comprobaciones estáticas y luego descubre variaciones dimensionales durante los ciclos reales.

Aspectos que se deben revisar:

• Repetibilidad de los ejes durante movimientos repetidos, no solo los datos de posicionamiento de una única operación.
• Enfoque de control térmico del husillo y requisitos de calentamiento inicial.
• Rigidez de la estructura de la máquina, especialmente para materiales duros o cortes interrumpidos.
• Funciones de compensación y si forman parte de la práctica estándar o dependen de soluciones alternativas aplicadas por el operador.

Evalúe el conjunto de husillo y ejes en función del material

La misma máquina herramienta CNC puede ofrecer un rendimiento excelente con aluminio y volverse impredecible con acero inoxidable o aceros aleados más resistentes. El comportamiento de eliminación de material cambia la carga sobre el husillo, las guías, los husillos de bolas y el sistema de sujeción de herramientas.

Para trabajos de precisión, no se limite a la velocidad y la potencia del husillo. Compruebe si la curva de par es adecuada para su rango de corte, si la interfaz del husillo es apropiada para las herramientas que realmente utiliza y si el perfil de aceleración de los ejes responde a sus necesidades de contorneado. Una máquina diseñada para una productividad intensiva puede no ser la opción más adecuada para pasadas de acabado con una estabilidad ultraalta.

Inspeccione la cadena máquina-herramienta-portaherramientas como un único sistema

Un resultado con tolerancias estrechas nunca lo produce únicamente la máquina. Se debe evaluar todo el conjunto: base de la máquina, husillo, portaherramientas, herramienta de corte, dispositivo de fijación, sujeción de la pieza, palpado y retroalimentación de medición. Cualquier punto débil de esta cadena se manifestará como variación.

Aquí también es importante el equipo auxiliar del taller. En algunas operaciones de trabajo de metales, las herramientas de perforación de apoyo o de preparación en campo forman parte del proceso previo o secundario. Por ejemplo, en aplicaciones industriales de perforación de metales, una unidad compacta como Magnetic drill  VDW35 puede adaptarse a tareas específicas fuera de la máquina cuando son relevantes una capacidad de perforación de 35mm o 50mm, una fuerza de succión de la base magnética de 12000N y una potencia de 1300W a 1500W. Esto no sustituye a una plataforma CNC de precisión, pero demuestra por qué los evaluadores deben revisar toda la ruta del proceso en lugar de aislar la compra de la máquina principal.

Durante la evaluación, solicite información sobre el estándar del portaherramientas previsto, las expectativas de descentramiento en la punta de la herramienta, el método de repetibilidad del dispositivo de fijación y la forma en que se gestionan las compensaciones de longitud y diámetro de las herramientas en planta. Si la respuesta depende demasiado de la experiencia del operador, el control del proceso será frágil.

Realice las pruebas con condiciones de corte realistas

Las piezas de demostración pueden ser engañosas cuando se eligen para favorecer a la máquina. El mejor enfoque consiste en evaluar una pieza representativa o, al menos, un equivalente cercano en material, geometría y dificultad de tolerancia.

Si el proveedor solo presenta datos de movimiento sin carga o una probeta de demostración pulida, siga insistiendo. Las decisiones sobre tolerancias estrechas necesitan datos de corte, no una demostración superficial.

Revise la metrología y la compensación antes de aprobar la compra

Una máquina puede estar mecánicamente en buenas condiciones y, aun así, no ser adecuada si su circuito de inspección es demasiado lento o manual. La producción de precisión depende de la rapidez con la que el proceso pueda detectar las desviaciones y corregirlas.

Compruebe si la máquina admite el palpado y la gestión de compensaciones que necesita. Después, examine cómo vuelven los datos de medición al proceso. ¿La compensación se realiza dentro del control, mediante un procedimiento operativo estándar o mediante una intervención manual al final del turno? Cuanto más retrasada sea la retroalimentación, más costoso será trabajar con tolerancias estrechas.

No ignore la facilidad de mantenimiento ni el acceso para el servicio

En ocasiones, los evaluadores técnicos consideran el servicio como un asunto de compras. No lo es. En trabajos de alta precisión, la calidad del mantenimiento afecta directamente al rendimiento dimensional. La uniformidad de la lubricación, el estado del husillo, la calibración de los ejes, la limpieza del refrigerante y la protección de las guías influyen en la precisión a largo plazo.

Solicite el programa de mantenimiento preventivo, los componentes de desgaste habituales, los intervalos de inspección recomendados y las partes de la máquina que requieren comprobaciones periódicas de alineación. Verifique también si la documentación de servicio es suficientemente detallada para que su equipo diagnostique los problemas de repetibilidad sin tener que esperar asistencia basada en pruebas y errores.

Preste atención a los atajos de evaluación que generan errores costosos

• Elegir basándose en la especificación máxima en lugar de la estabilidad del proceso.
• Suponer que el rendimiento de tolerancia en un material se mantiene en otro.
• Ignorar el comportamiento del dispositivo de fijación y culpar después a la máquina herramienta CNC.
• Aceptar una demostración breve sin comprobar las condiciones térmicas.
• Subestimar la influencia de la preparación del operador en los resultados de precisión.
• Comparar máquinas sin una pieza de prueba y un método de inspección uniformes.

La mayoría de las malas decisiones en esta categoría no se deben a un único defecto evidente. Se deben a la acumulación de pequeñas suposiciones hasta que la máquina se ve obligada a realizar un trabajo que no puede mantener de forma estable.

Utilice una secuencia de decisión que se ajuste a la realidad de la producción

Un flujo práctico de selección es sencillo. Defina las tolerancias críticas de la pieza. Relaciónelas con las cargas del material y del proceso. Revise la rigidez de la máquina, el comportamiento del husillo, la repetibilidad y el control térmico. Realice pruebas con condiciones de corte realistas. Confirme las herramientas, los dispositivos de fijación, el palpado y el circuito de inspección. Después, examine el mantenimiento y la asistencia técnica.

Ese orden es importante. Cuando evalúa las máquinas herramienta CNC siguiendo la misma secuencia en la que realmente las utilizará el taller, los puntos débiles aparecen pronto y la decisión final resulta mucho más fácil de justificar.
